Sincronización y Compartición de Modelos de Revit con los Miembros del Equipo

Este documento describe el proceso de sincronización de los últimos cambios de tu modelo de Revit con Central, publicando esas actualizaciones en la nube y compartiéndolas con miembros del equipo tanto internos como externos. Los pasos te guiarán para asegurar que todos los cambios se comuniquen de manera efectiva y que los problemas se gestionen dentro del flujo de trabajo del proyecto.

Paso 1

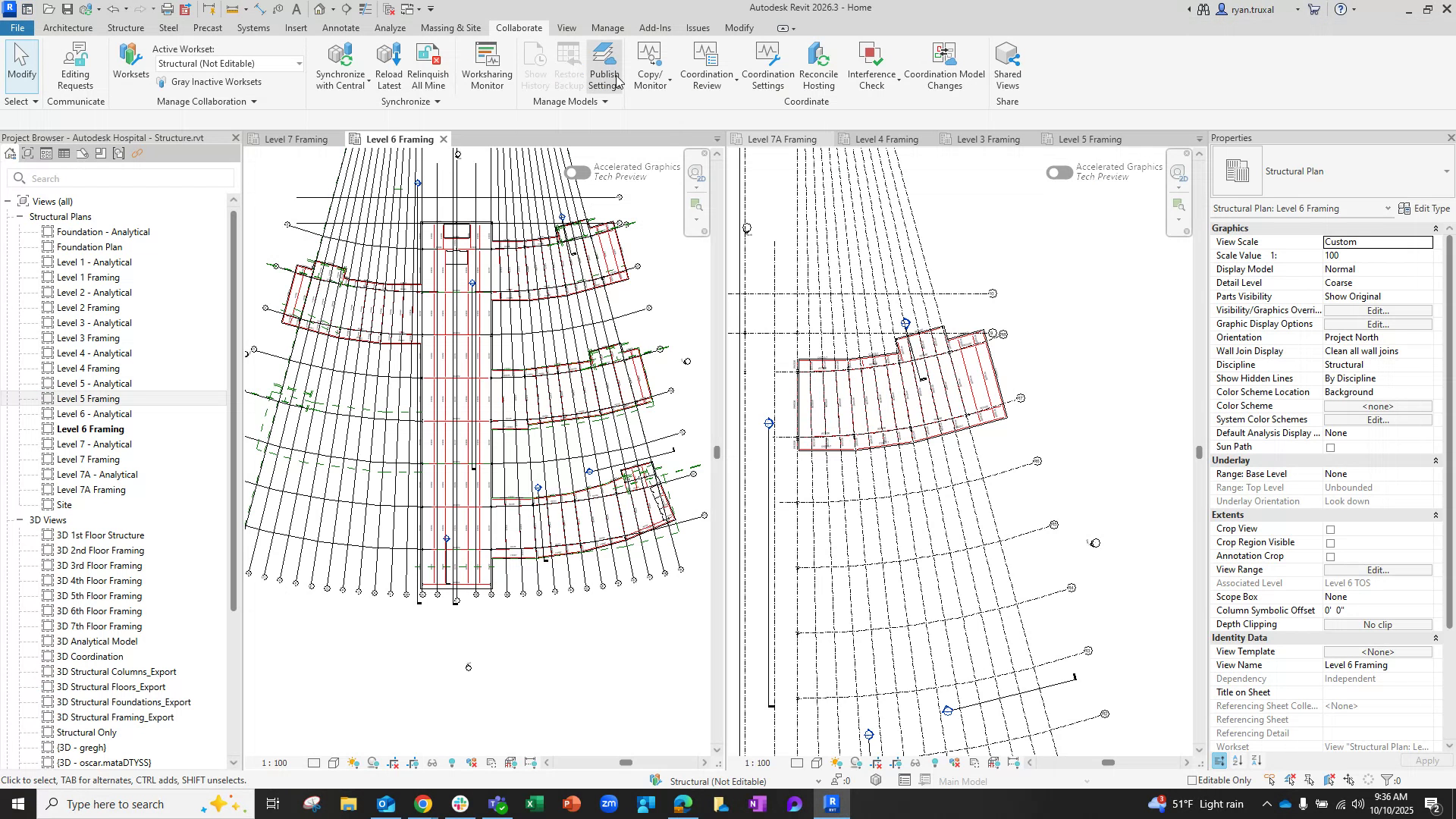

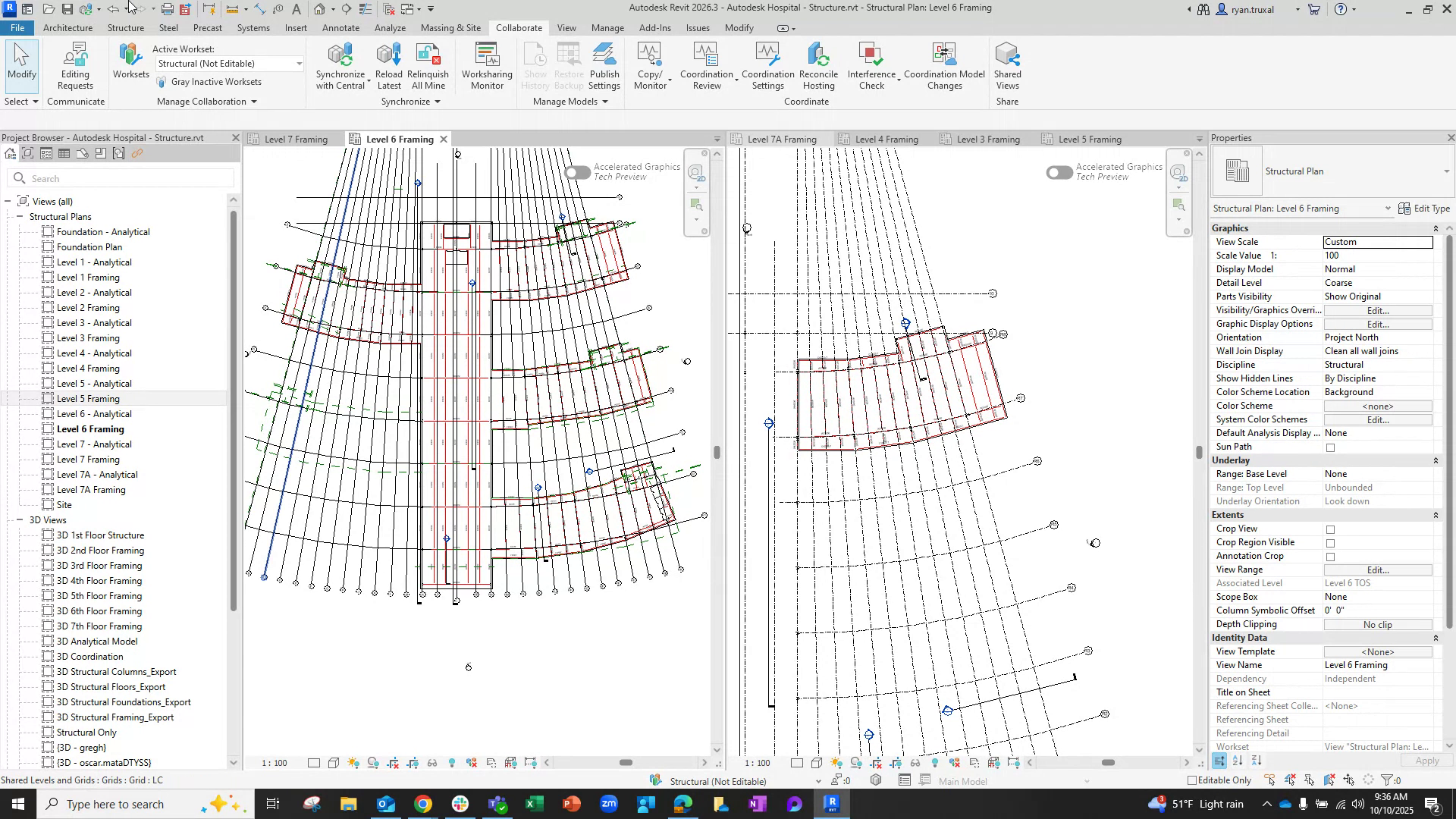

Actualiza tu modelo de Revit con tus últimos cambios y prepárate para sincronizar estas actualizaciones con Central. Esta acción permite que tus compañeros de equipo internos accedan a las actualizaciones más recientes del modelo, allanando el camino para la compartición externa.

Paso 2

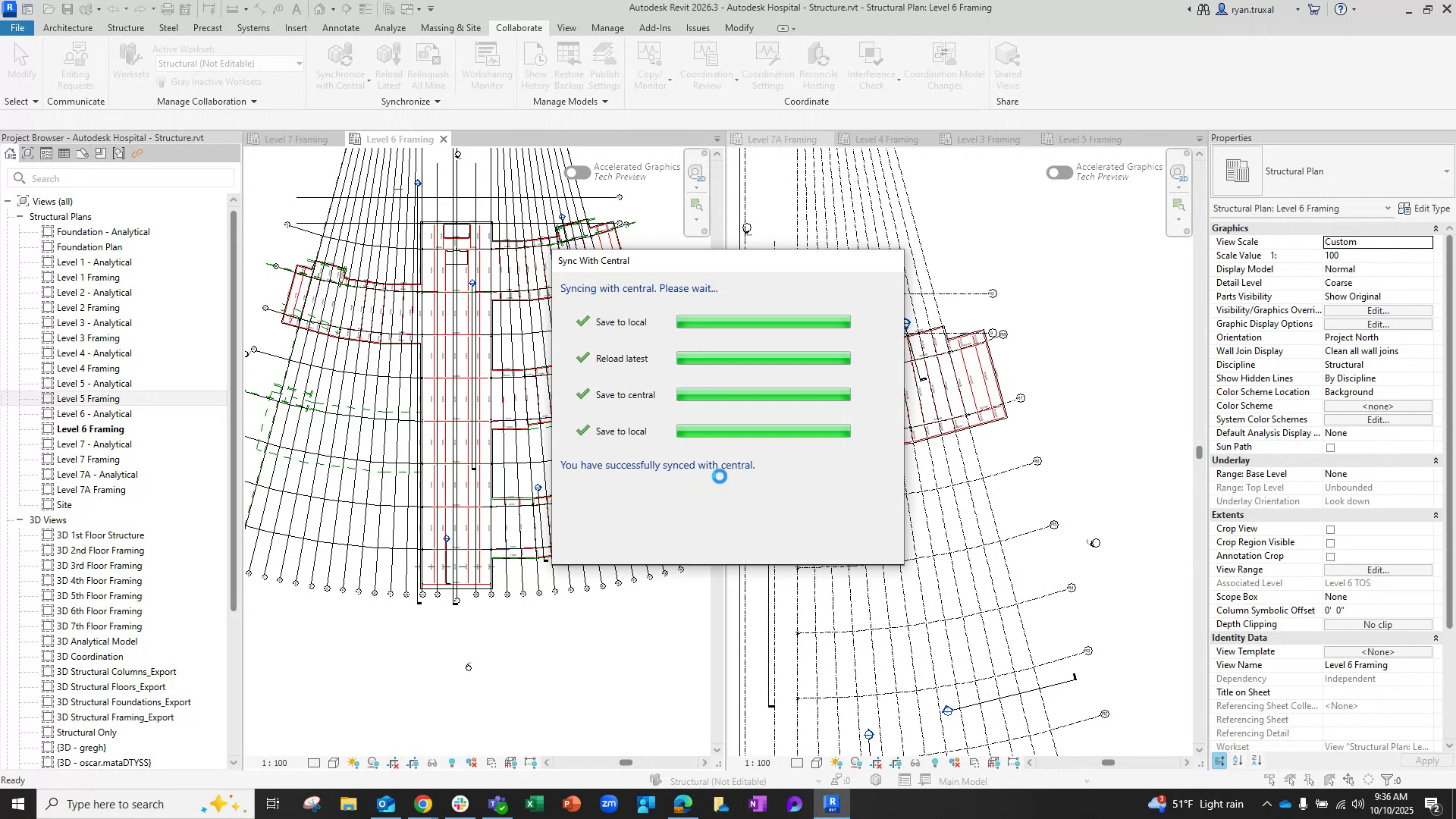

Realiza una sincronización rápida con Central. Este paso no altera tu flujo de trabajo de Revit existente; continúas trabajando y diseñando mientras aseguras que tus cambios sean accesibles para otros.

Paso 3

Permite que otros miembros del equipo vean tus actualizaciones después de que se sincronicen con Central. El flujo de trabajo permanece sin cambios, asegurando que todos tengan la versión más reciente.

Paso 4

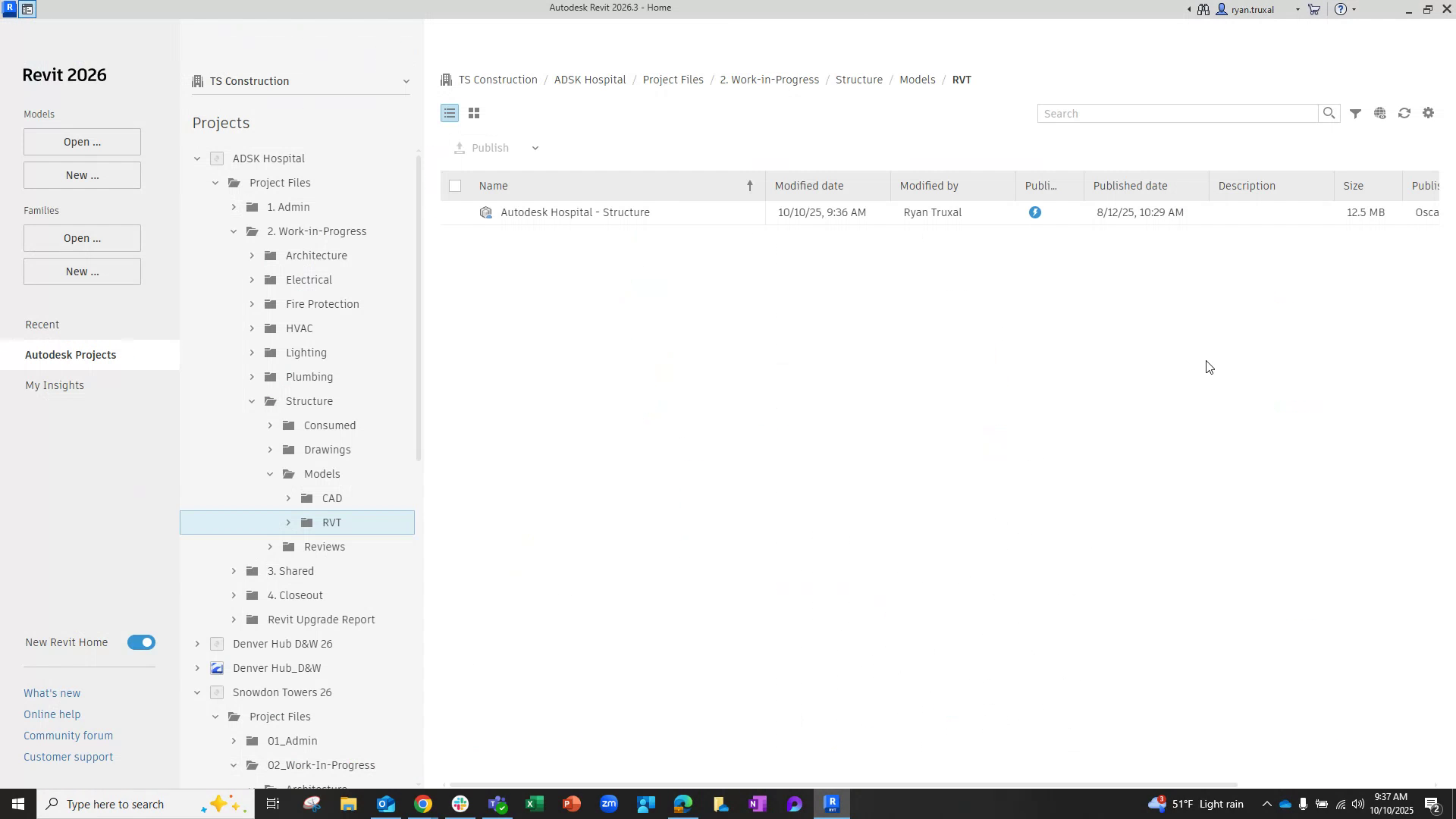

Para transferir tus actualizaciones más recientes a la nube, inicia el proceso de publicación. Verás notificaciones que indican cuándo una publicación o una actualización está disponible. La publicación implica capturar la instantánea más actual de Revit.

Paso 5

Define lo que deseas publicar ensamblando conjuntos, incluidos vistas 3D, vistas de planta y hojas. Especifica tu conjunto preferido e incorpora estos en tus selecciones de publicación.

Paso 6

Procede a publicar tu último trabajo. Si es aplicable, puedes elegir publicar con o sin modelos vinculados. Para este caso, realiza una publicación estándar, que transferirá tu contenido a la nube. Notarás el proceso en acción.

Paso 7

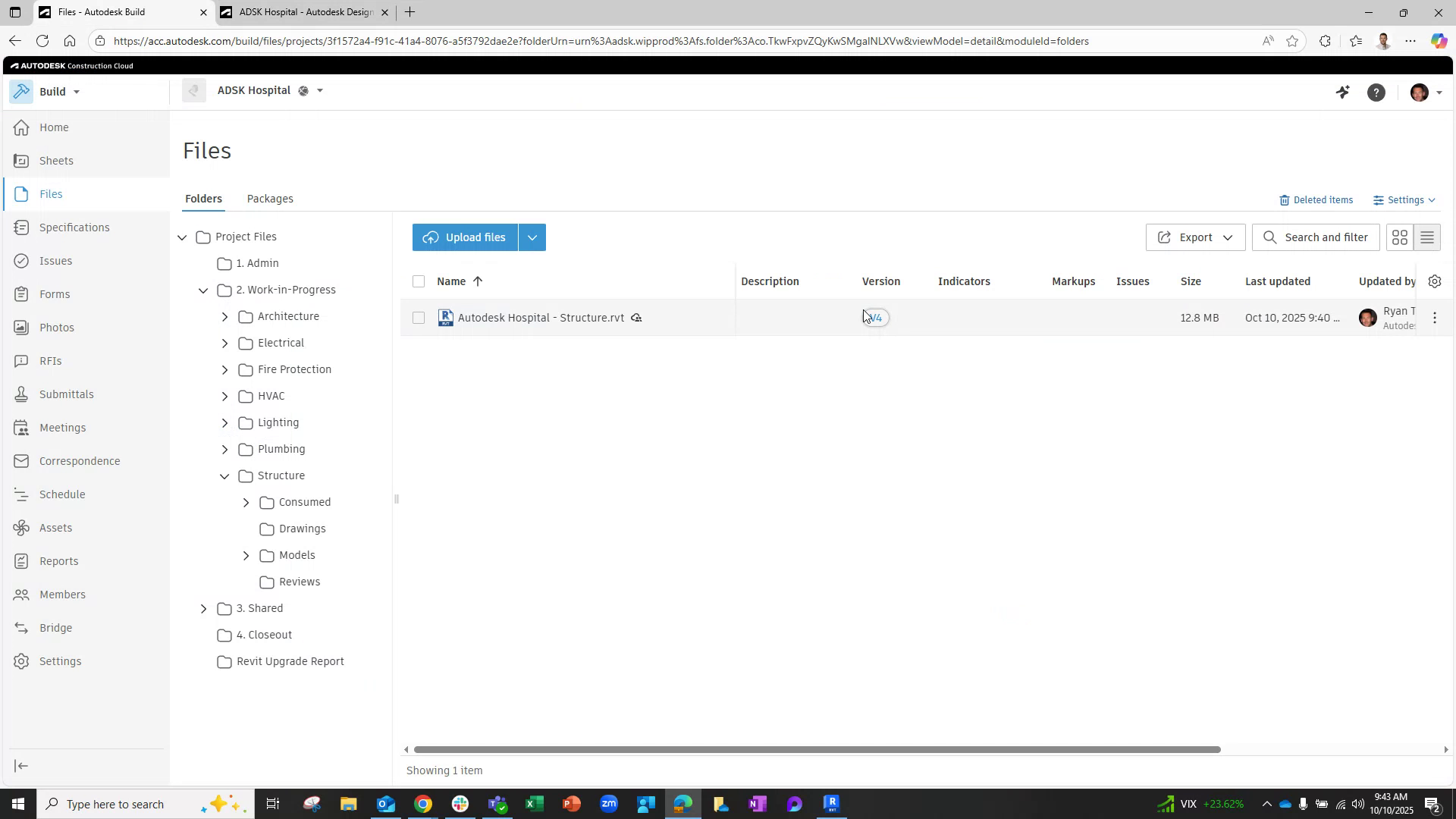

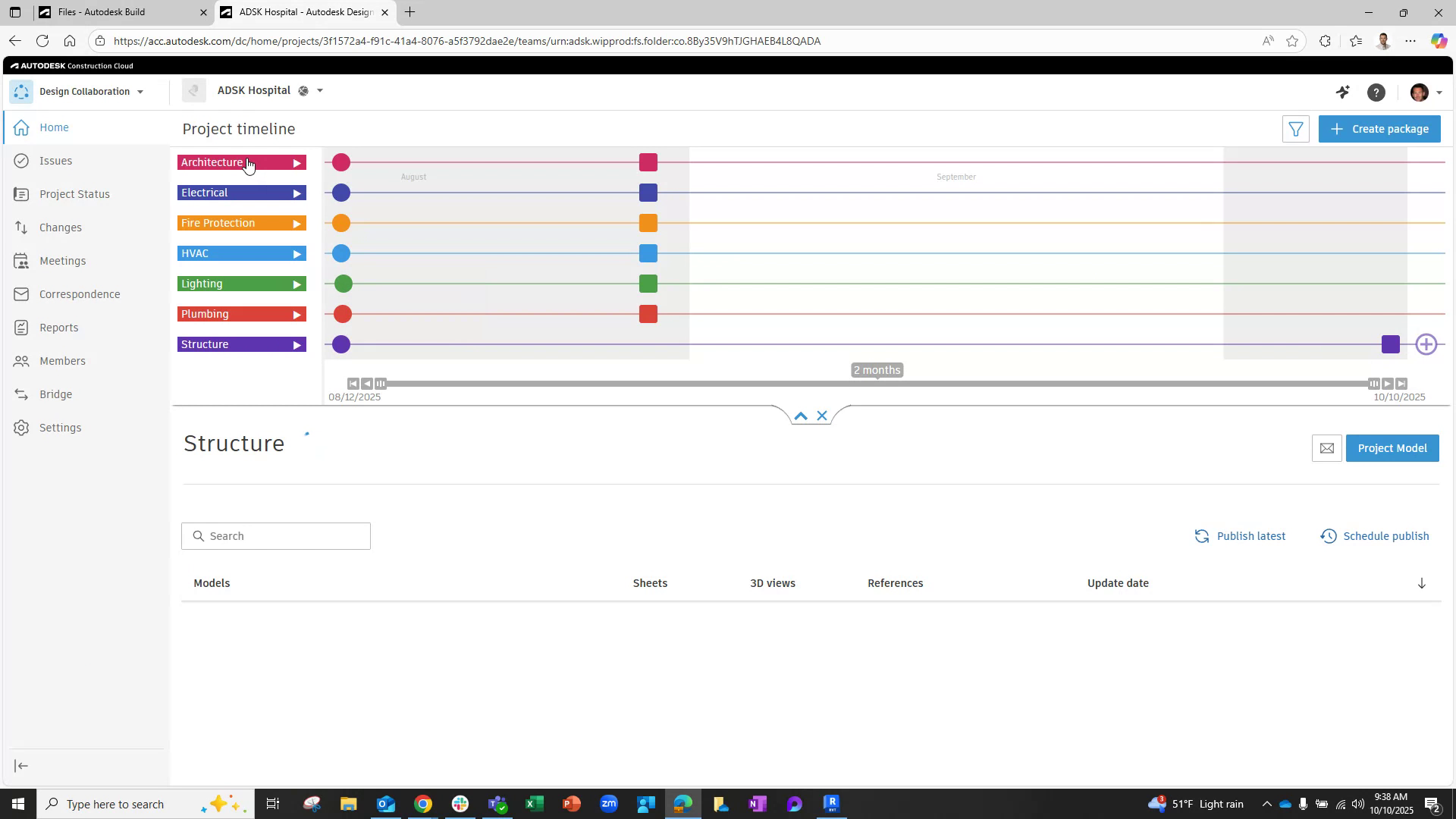

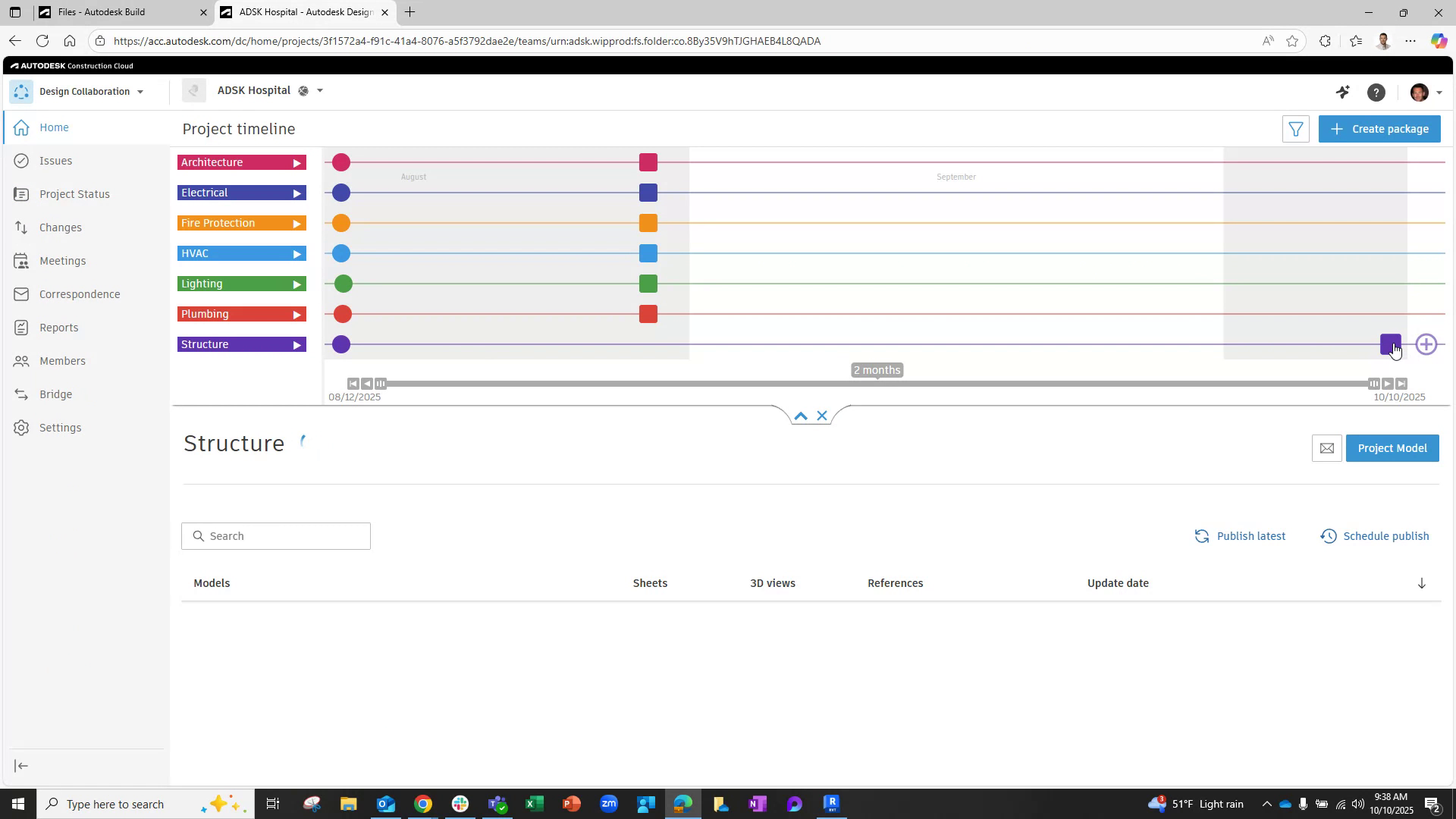

La versión actual es la versión cuatro. Puedes ver quién la actualizó. La presencia de un nodo cuadrado indica que el contenido está publicado para la colaboración interna del equipo.

Paso 8

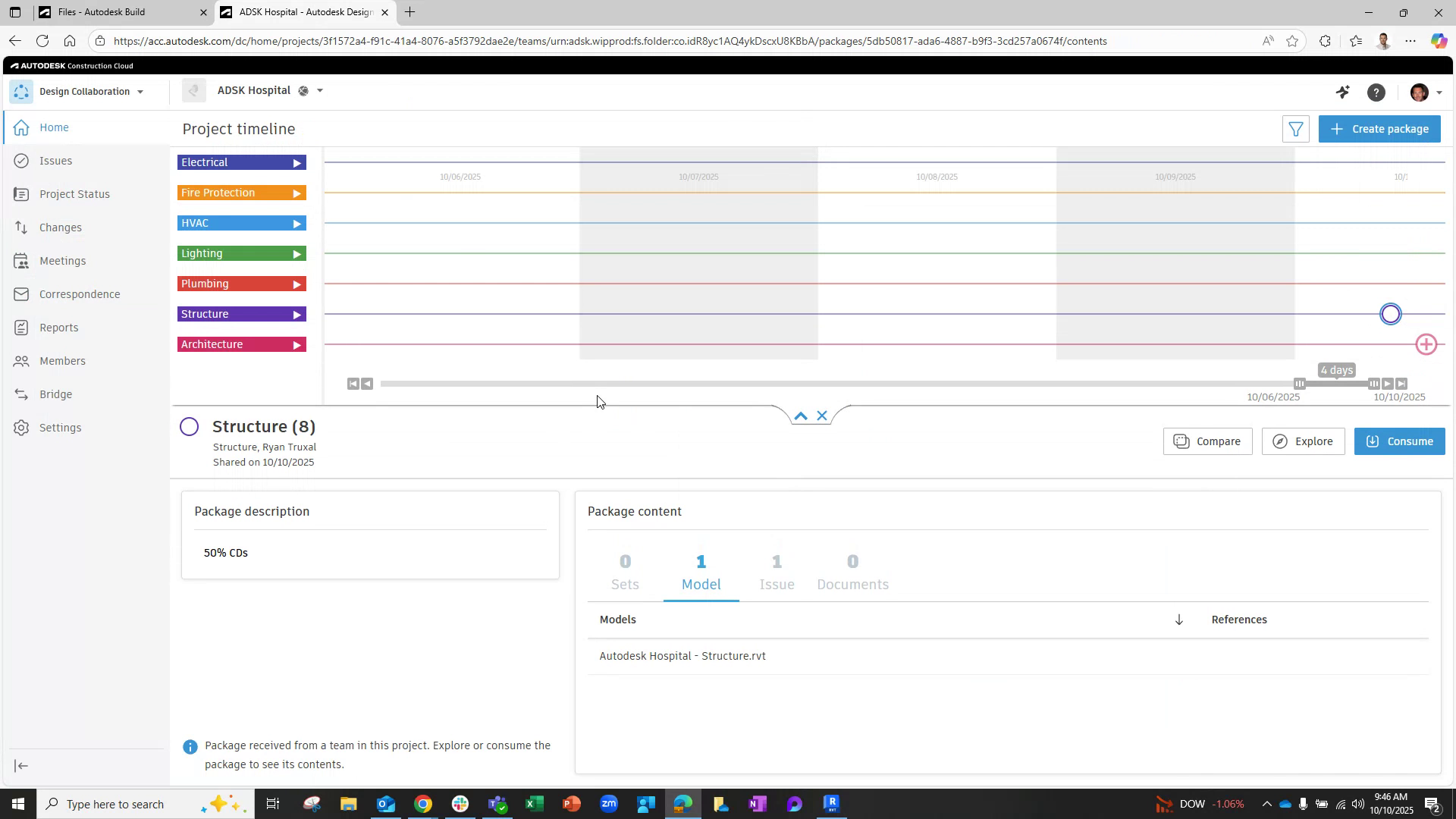

Entiende que los nodos cuadrados representan una publicación, mientras que los nodos redondos significan un paquete compartido.

Paso 9

Ahora, concluye la tarea actual y procede a crear un paquete.

Paso 10

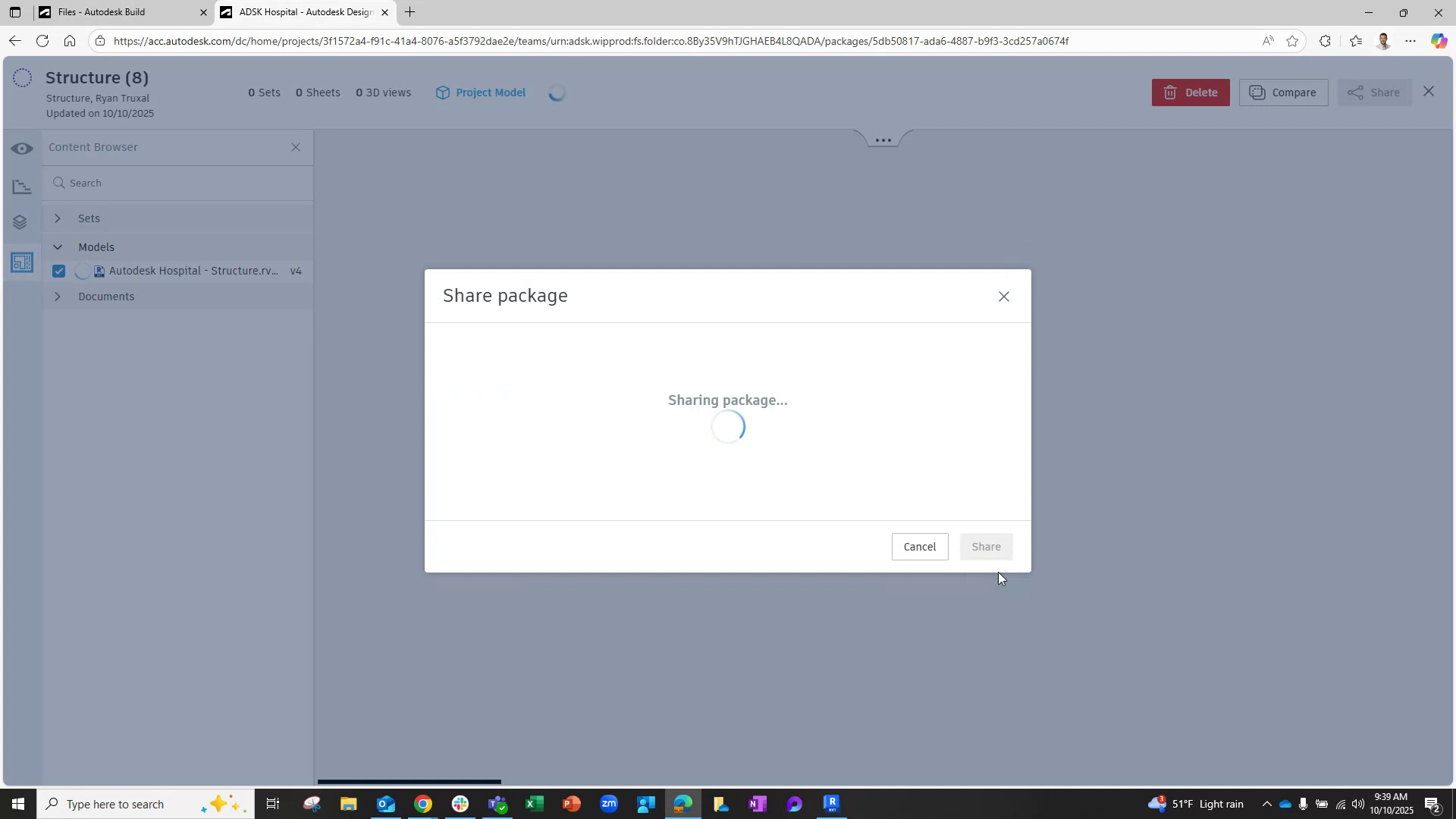

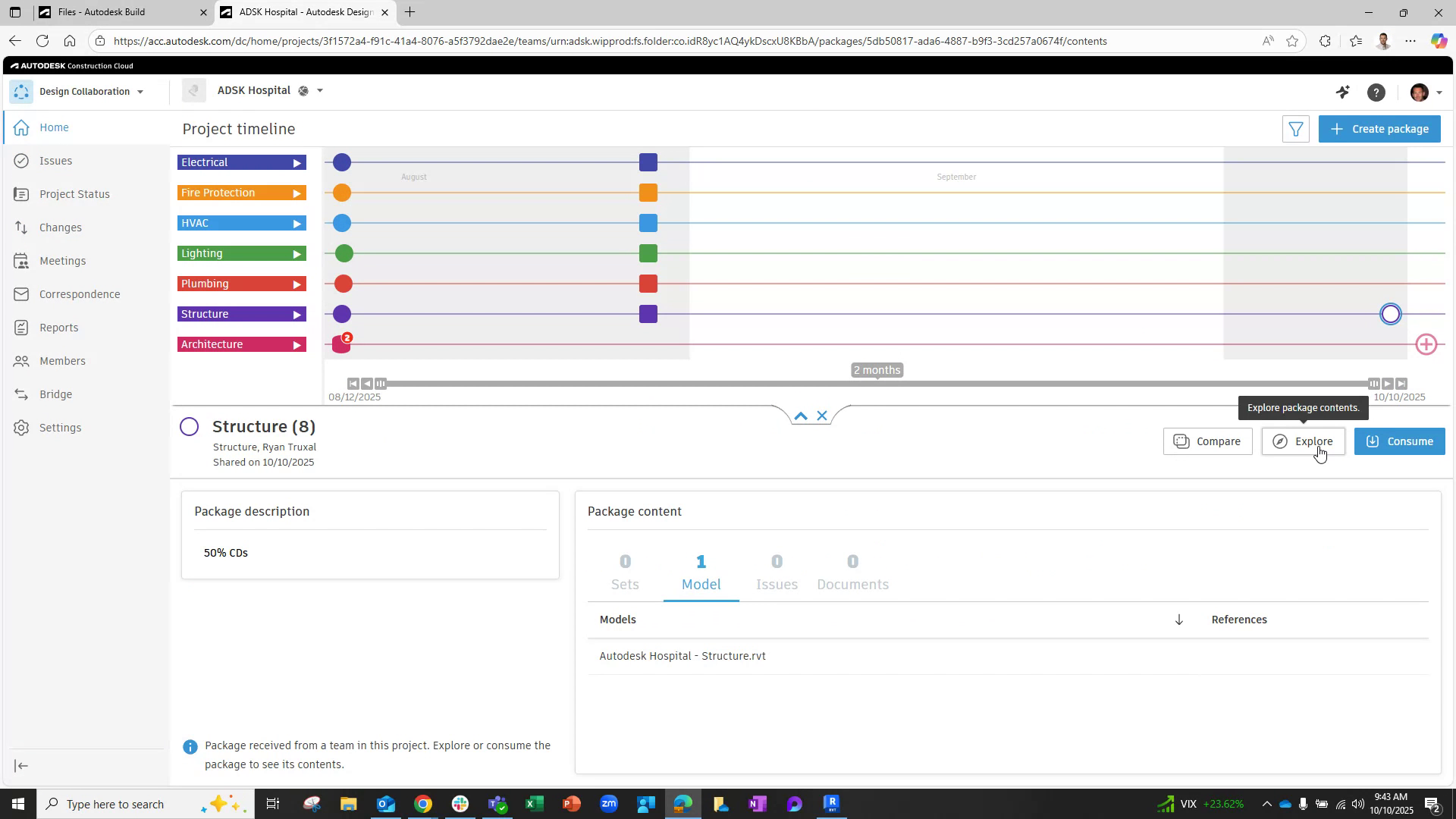

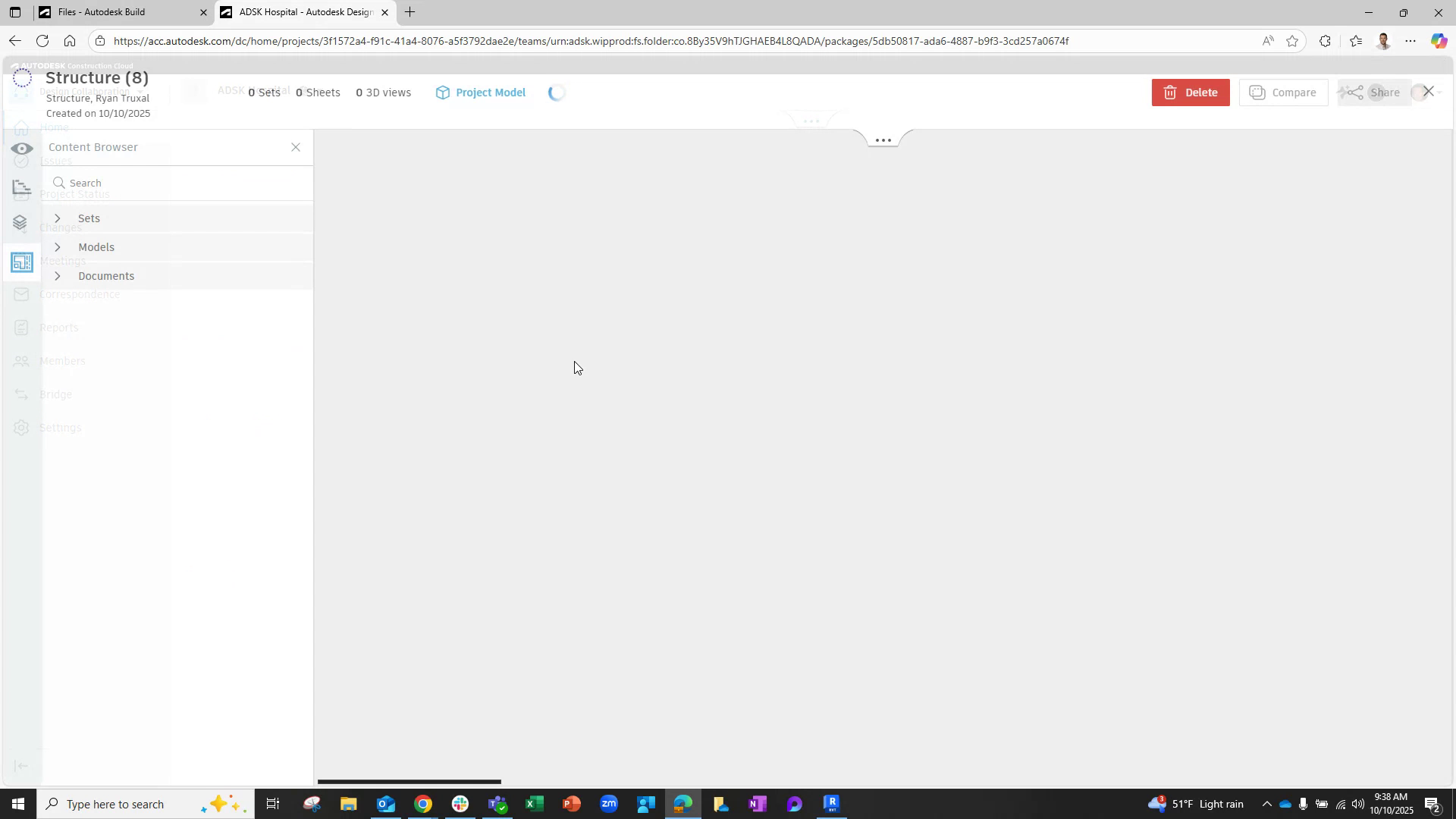

Crea un paquete para compartir con los miembros externos del equipo. Incluye los modelos necesarios en el paquete, guárdalo y compártelo bajo el nombre "50% CDs."

Paso 11

Verifica el estado de finalización del modelo estructural. Confirma que está finalizado.

Paso 12

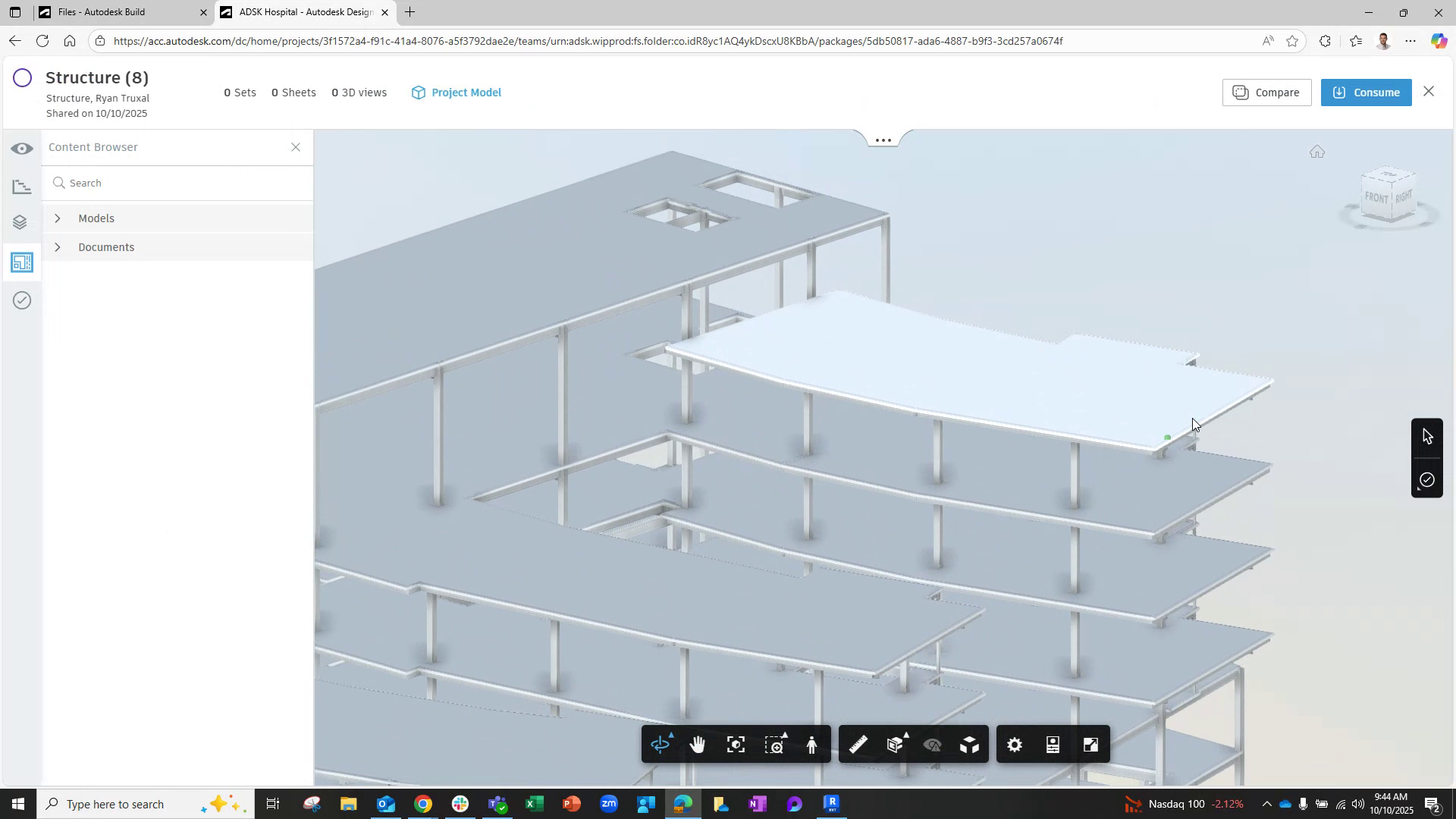

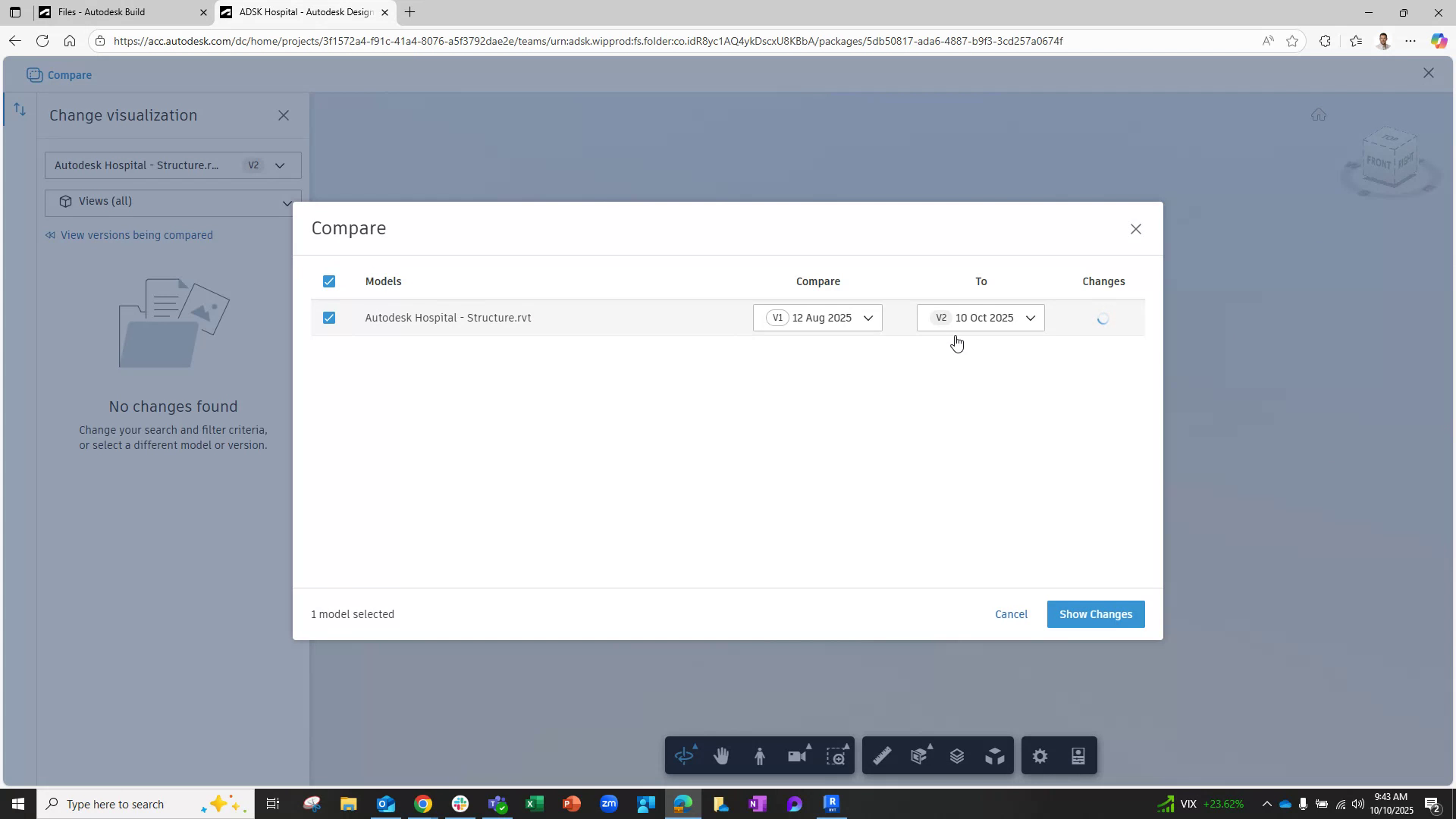

Como arquitecto, revisa el nuevo modelo estructural compartido. Examínalo para visualizar los cambios entre las versiones uno y dos.

Paso 13

Nota que las referencias se refieren a paquetes compartidos. Distingue las diferencias dentro, y observa que es la versión cuatro.

Paso 14

La versión cuatro indica cuatro publicaciones desde Revit. Los paquetes representan lo que se comparte externamente. Identifica y rastrea los 23 cambios realizados.

Paso 15

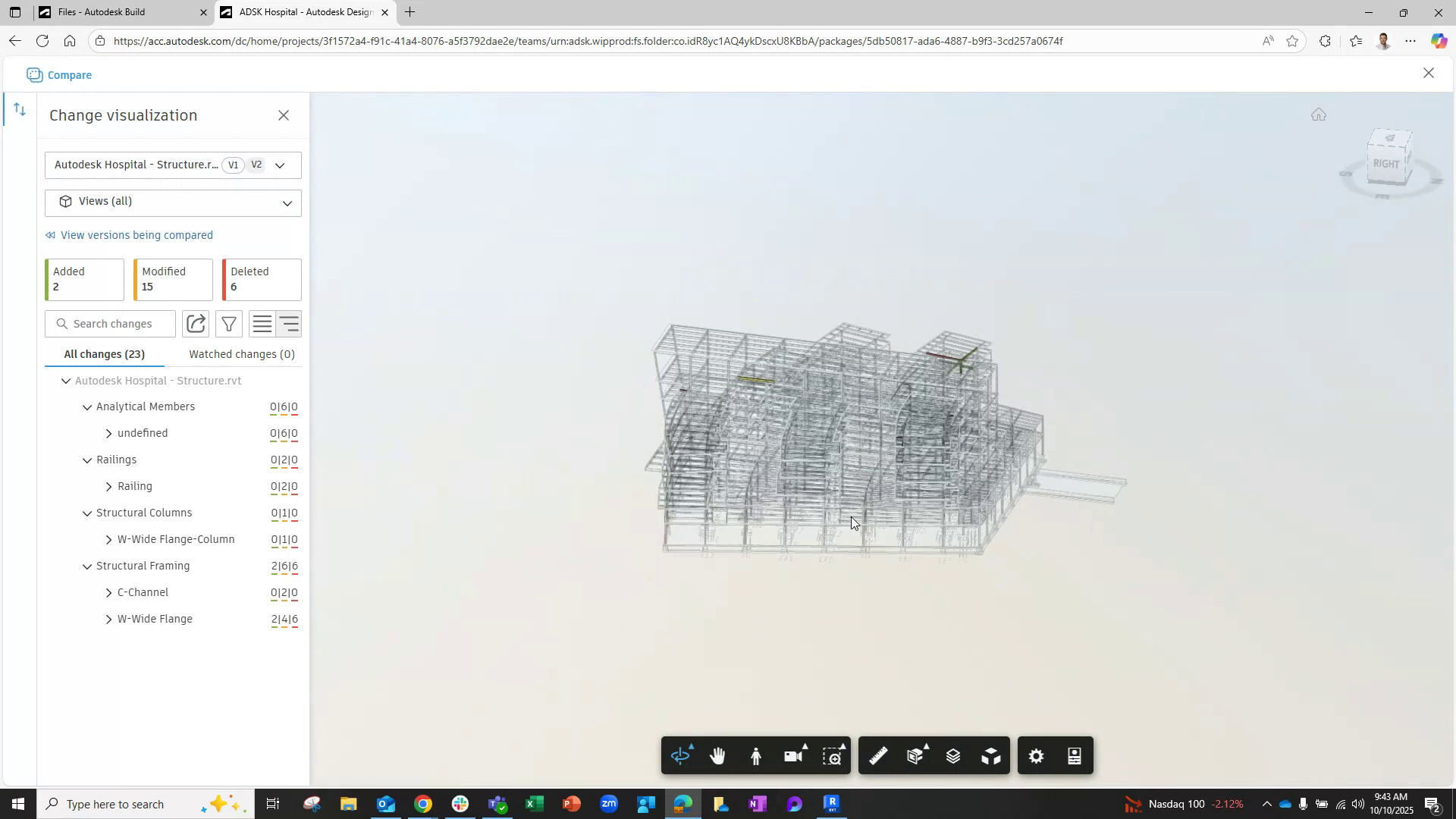

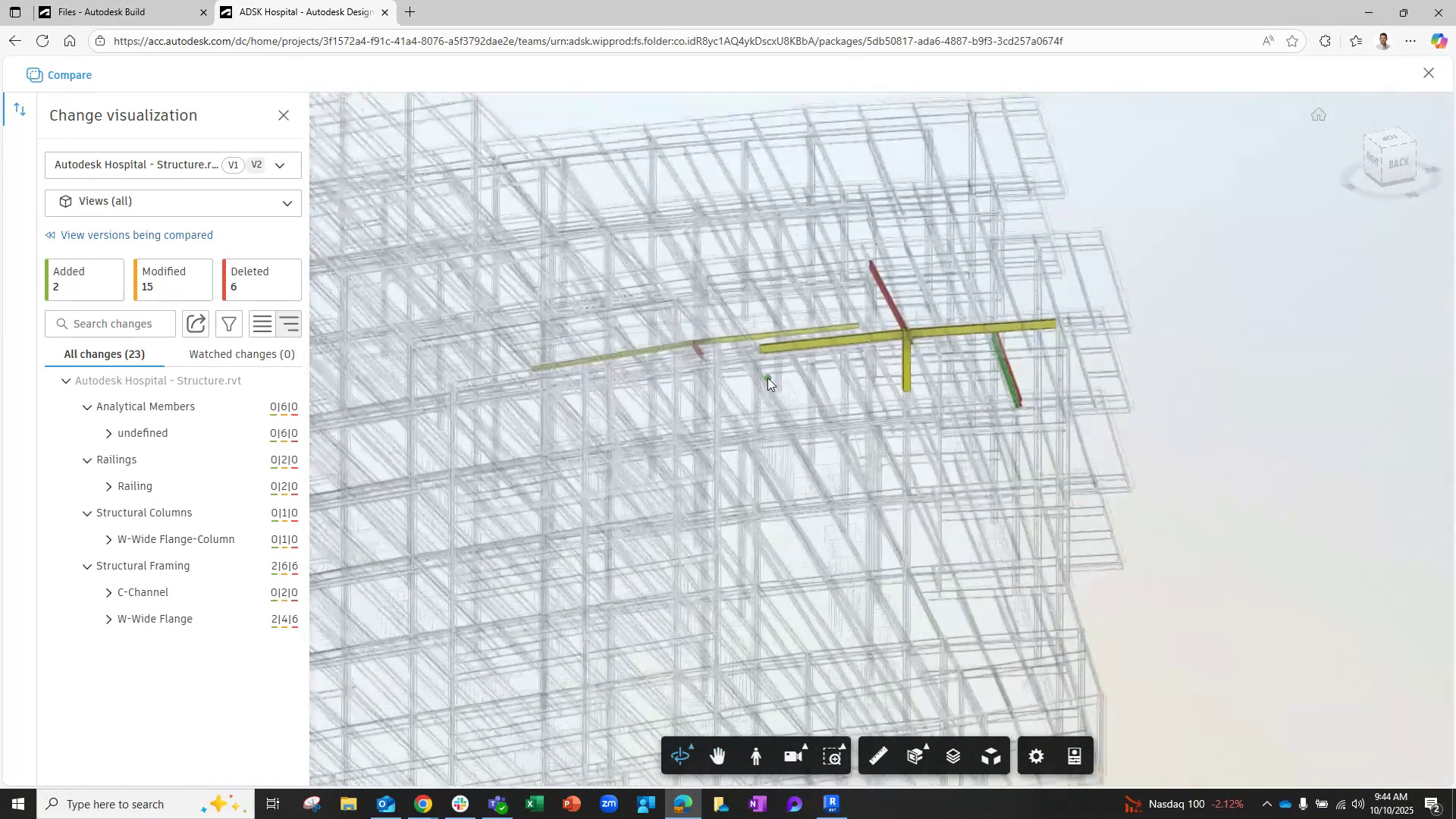

Analiza los datos que indican dos elementos añadidos, 15 modificaciones y seis eliminaciones. Nota cualquier ajuste realizado, como alteraciones a conexiones o vigas.

Paso 16

Con información visual sobre los cambios, verifica las alteraciones realizadas dentro del modelo. Confirma que estos ajustes cumplen con los requisitos necesarios.

Paso 17

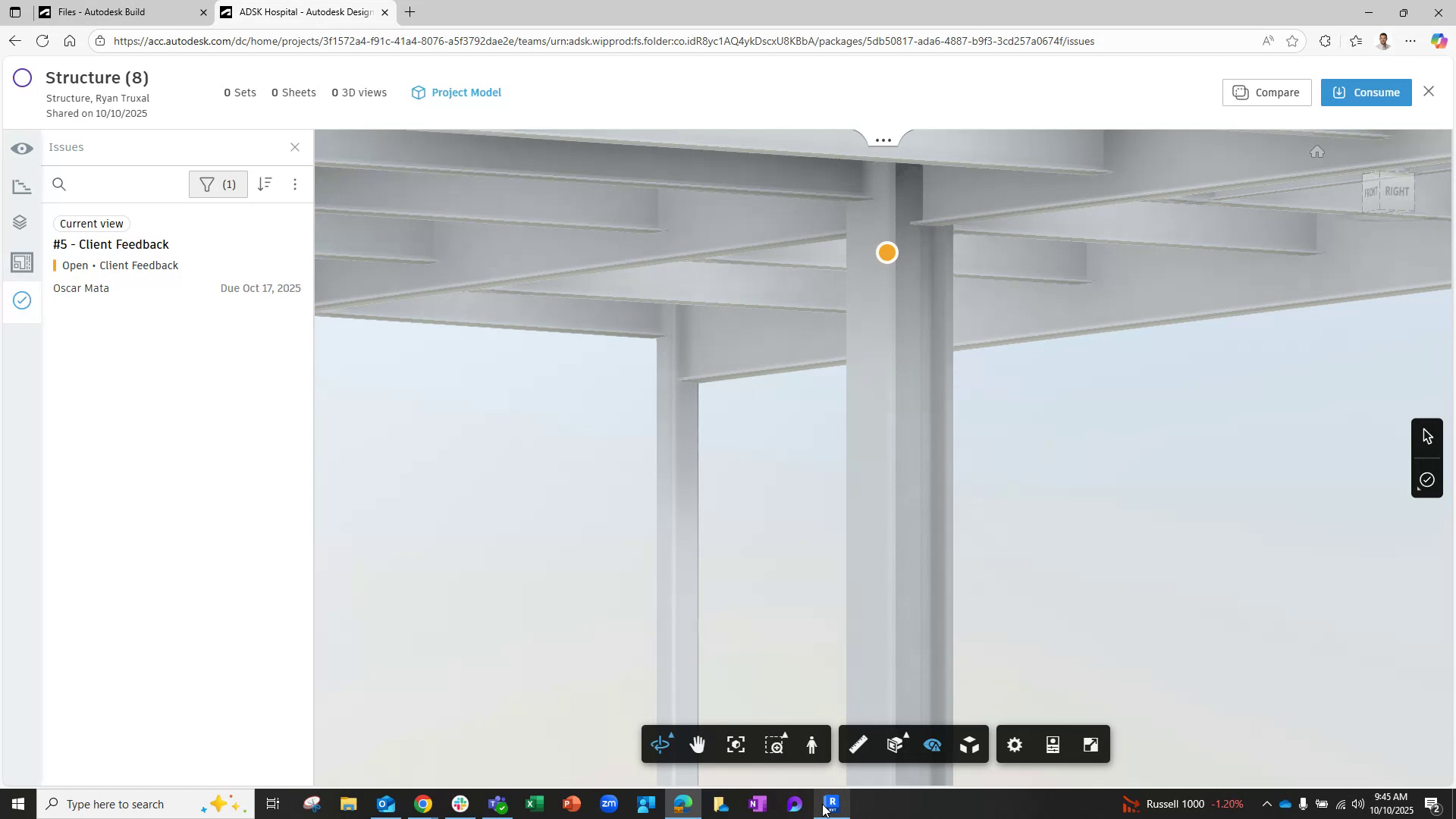

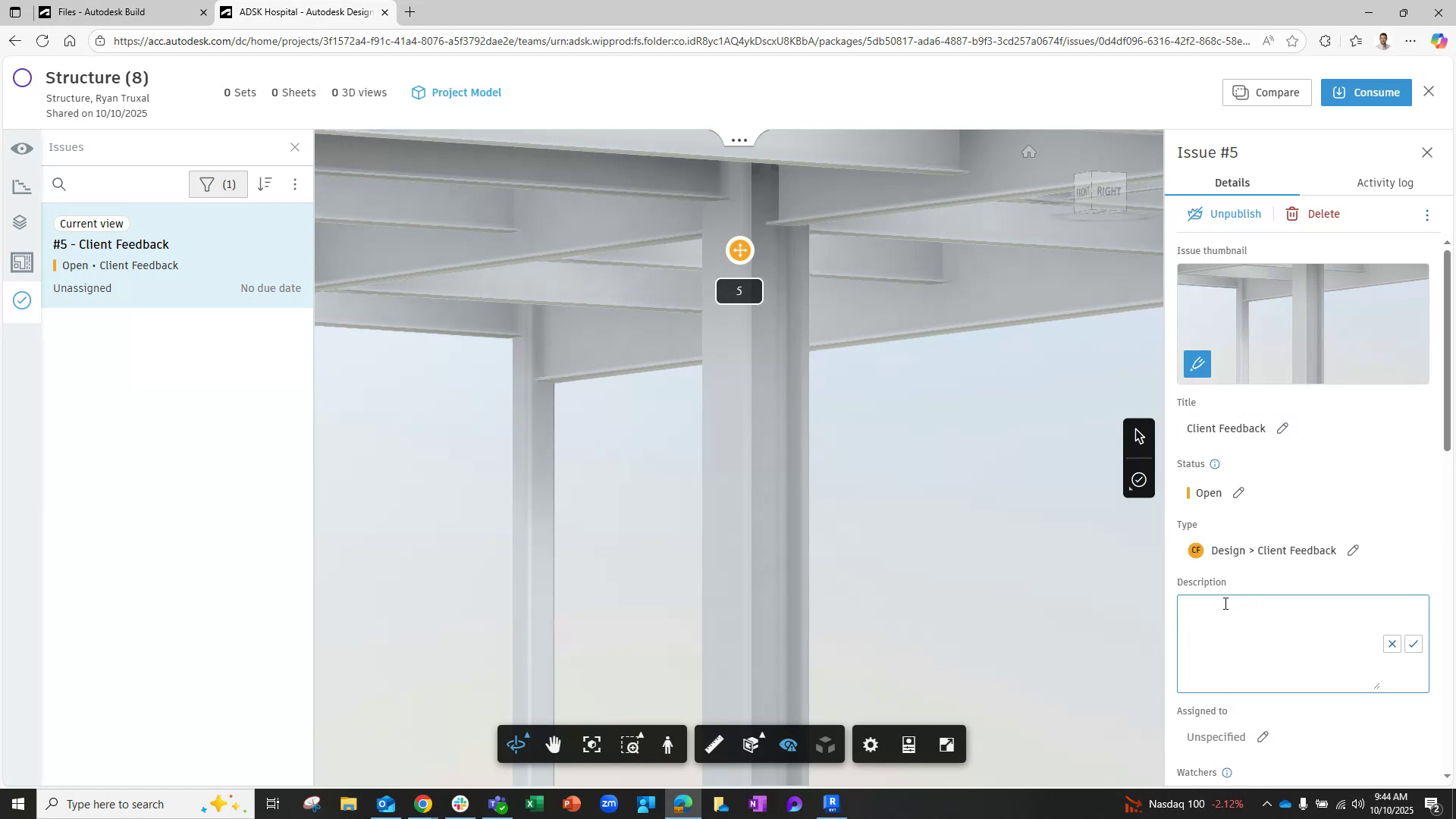

Si se observan inexactitudes dentro del modelo estructural, inicia un issue. Como arquitecto, crea un issue para el ingeniero estructural citando comentarios del cliente.

Paso 18

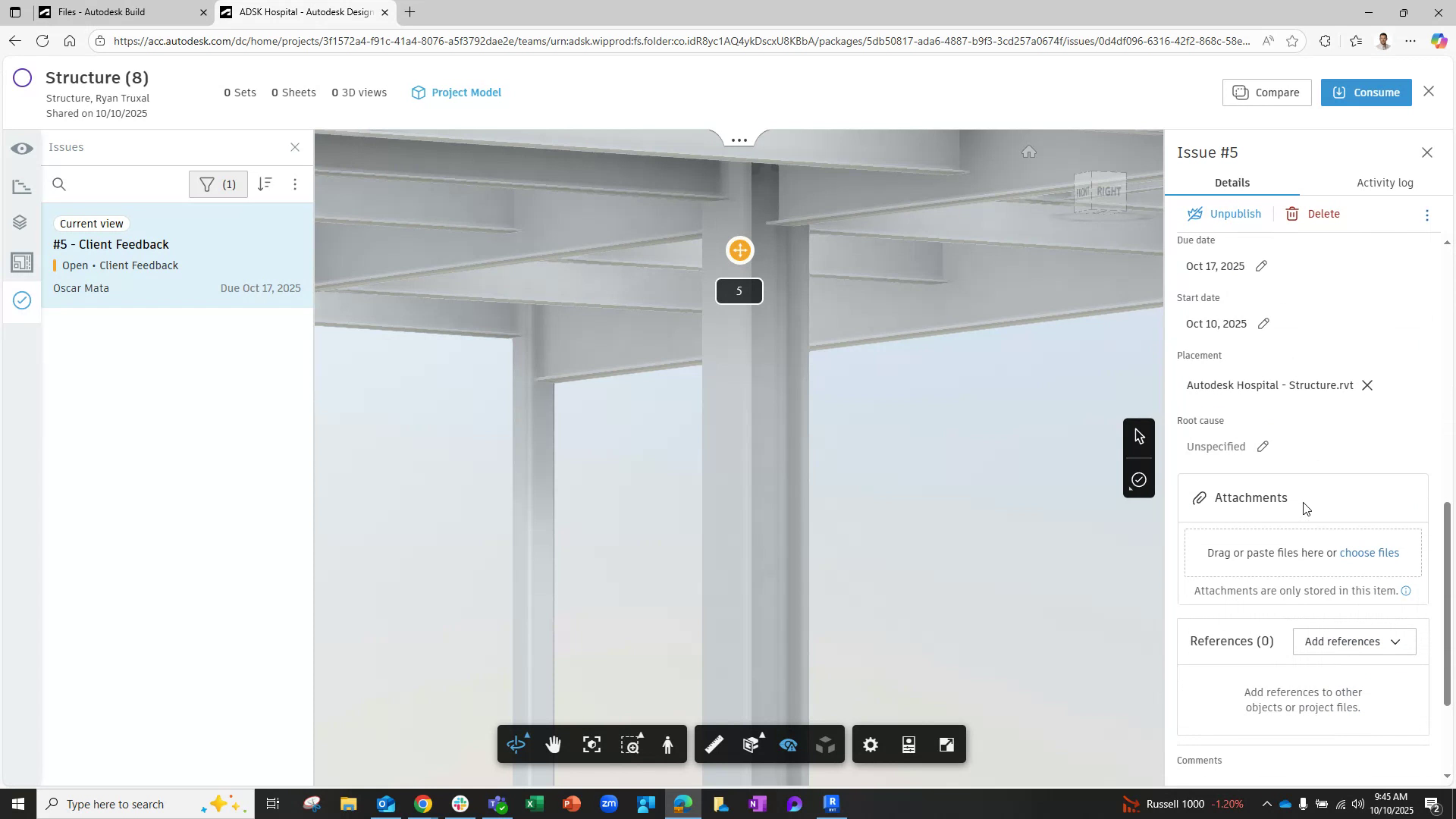

El cliente solicita la exposición de una columna particular. Asigna el issue al ingeniero estructural y especifica una fecha de entrega para el próximo viernes, comenzando desde hoy.

Paso 19

Identifica la causa raíz, como el aislamiento, que es esencial para el análisis de datos de AI.

Paso 20

Asegúrate de que el issue creado esté accesible para el ingeniero estructural para su resolución.

Paso 21

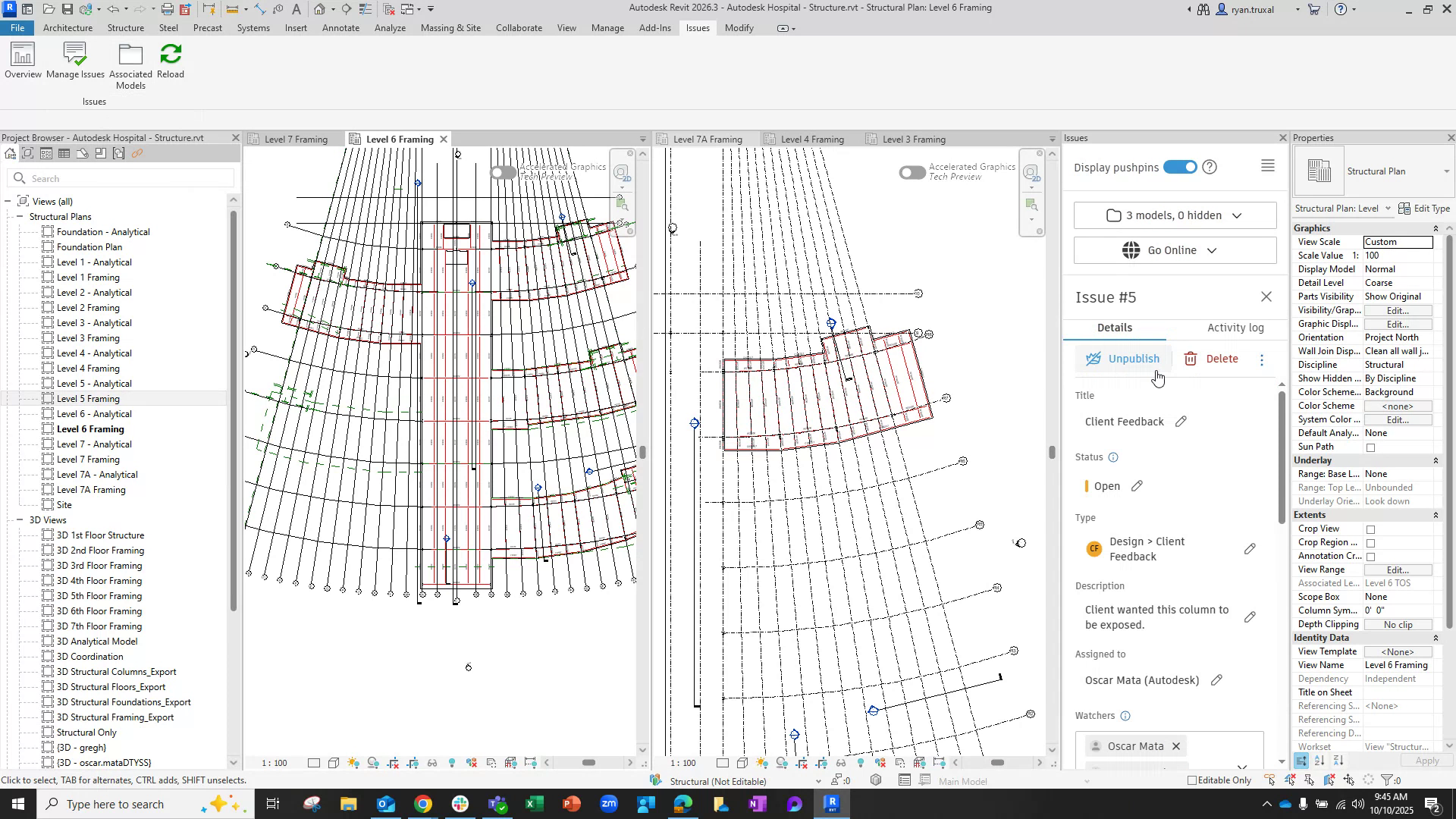

Usando Revit, el ingeniero estructural puede revisar los issues a través del plug-in de issues. Pueden acceder directamente a los comentarios del cliente.

Paso 22

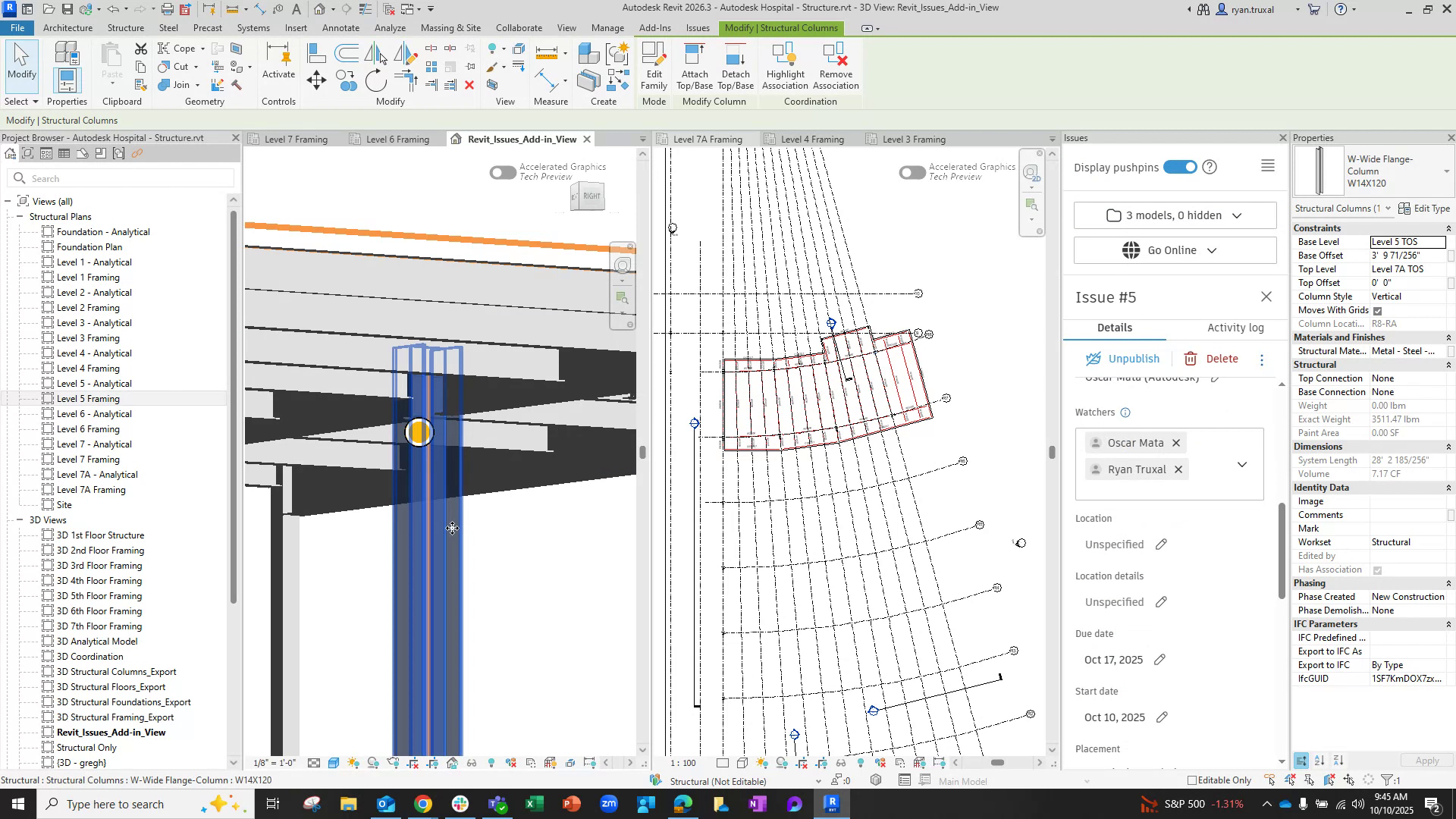

Dentro del modelo de Revit, el ingeniero estructural ve el issue desde la coordinación en la nube, lo que les permite abordar las solicitudes del cliente para la exposición de la columna.

Paso 23

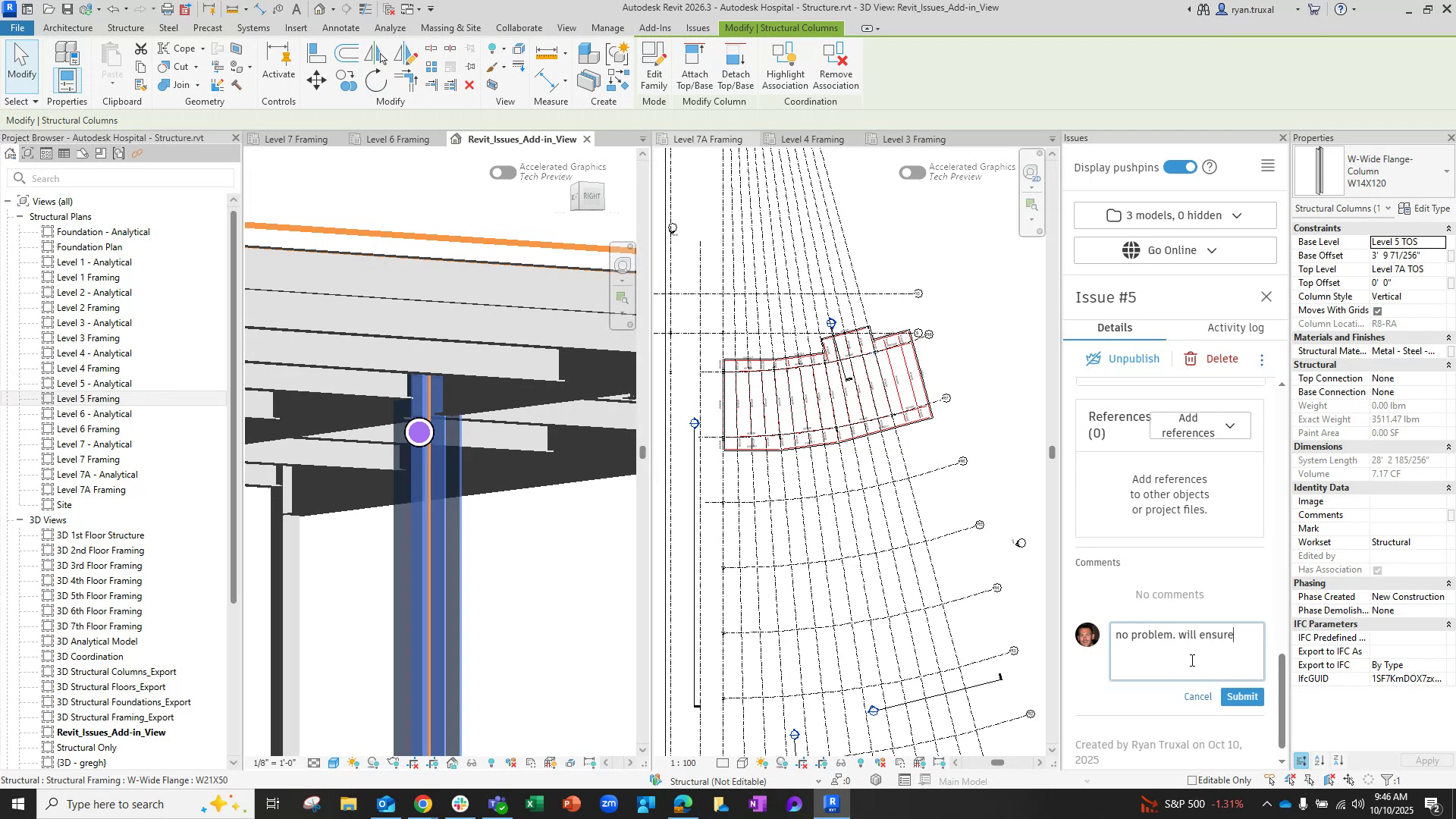

El ingeniero estructural puede proceder con las modificaciones necesarias para retener la exposición de la columna. Pueden actualizar el estado a "en revisión" para indicar el trabajo en curso.

Paso 24

Actualiza el archivo y observa el cambio de estado del issue a "en revisión," con el color cambiando a púrpura. Esta revisión dinámica del diseño continúa dentro de la colaboración de diseño a medida que los modelos se comparten externamente.
