Configurazione di Dispositivi di Rete

In questo documento vengono descritti i passaggi dettagliati per aggiungere e configurare nuovi dispositivi in un sistema, inclusi PLC e pannelli HMI. Seguire attentamente ogni passaggio per garantire una corretta configurazione e funzionalità dei dispositivi nella rete.

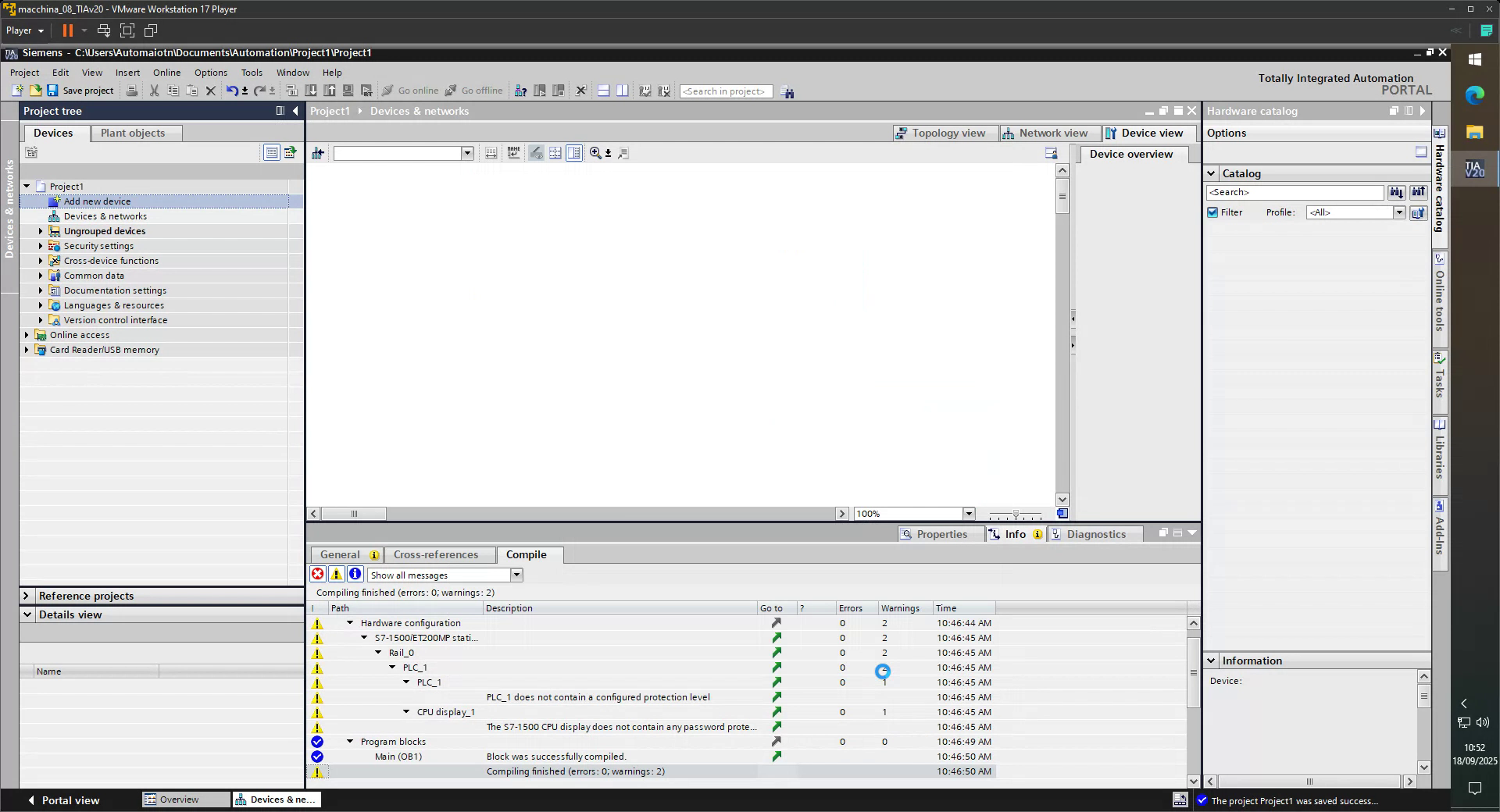

Step 1

Per aggiungere un nuovo dispositivo, accedere alla sezione "Add New Device", selezionare il PLC desiderato dall'elenco o inserire il nome manualmente. Scegliere la versione del firmware corretta e confermare con "OK". Attendere il completamento del caricamento del dispositivo.

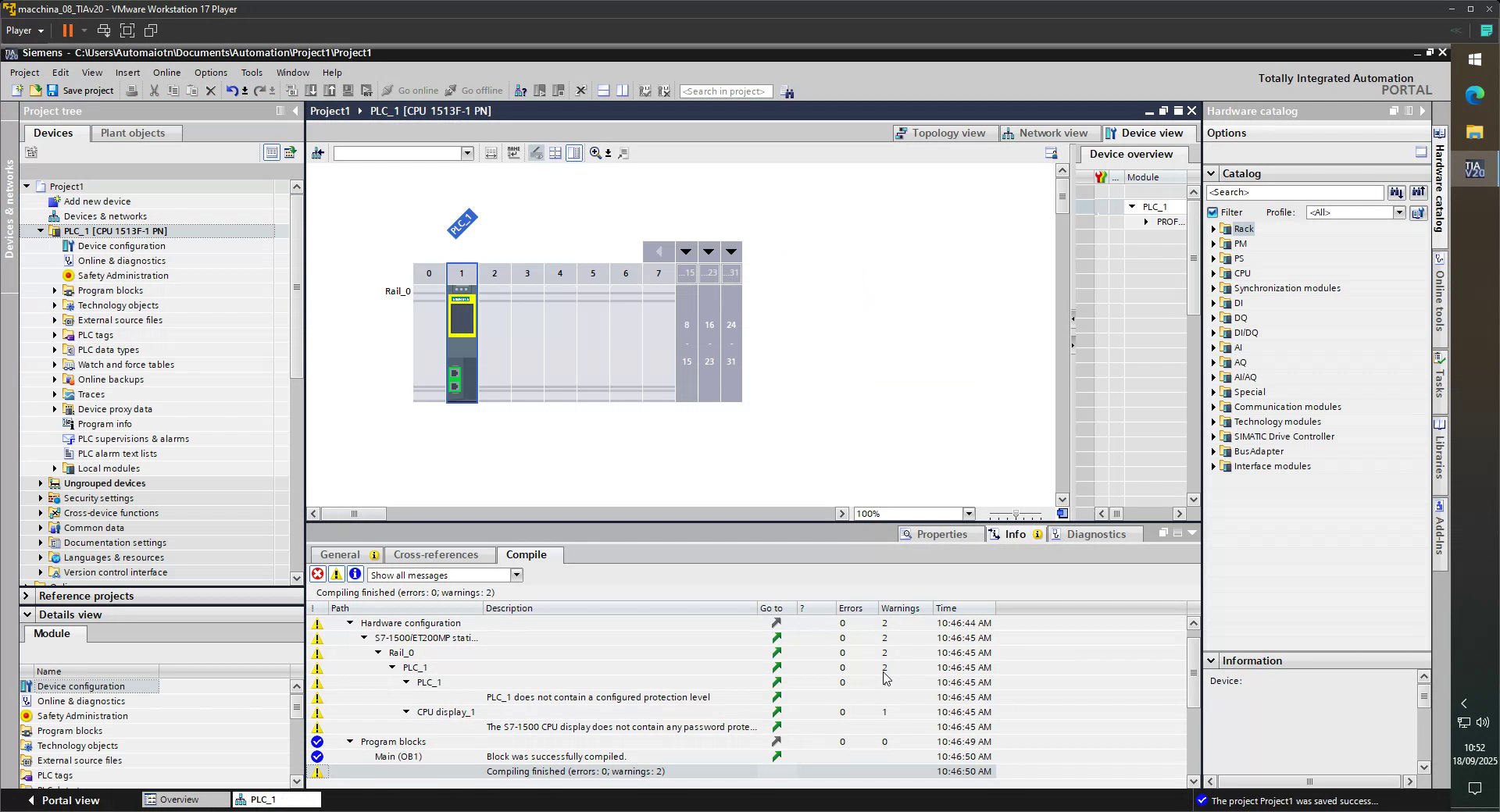

Step 2

Aspettare che il dispositivo venga completamente caricato per garantire che tutte le funzionalità siano pronte all'uso.

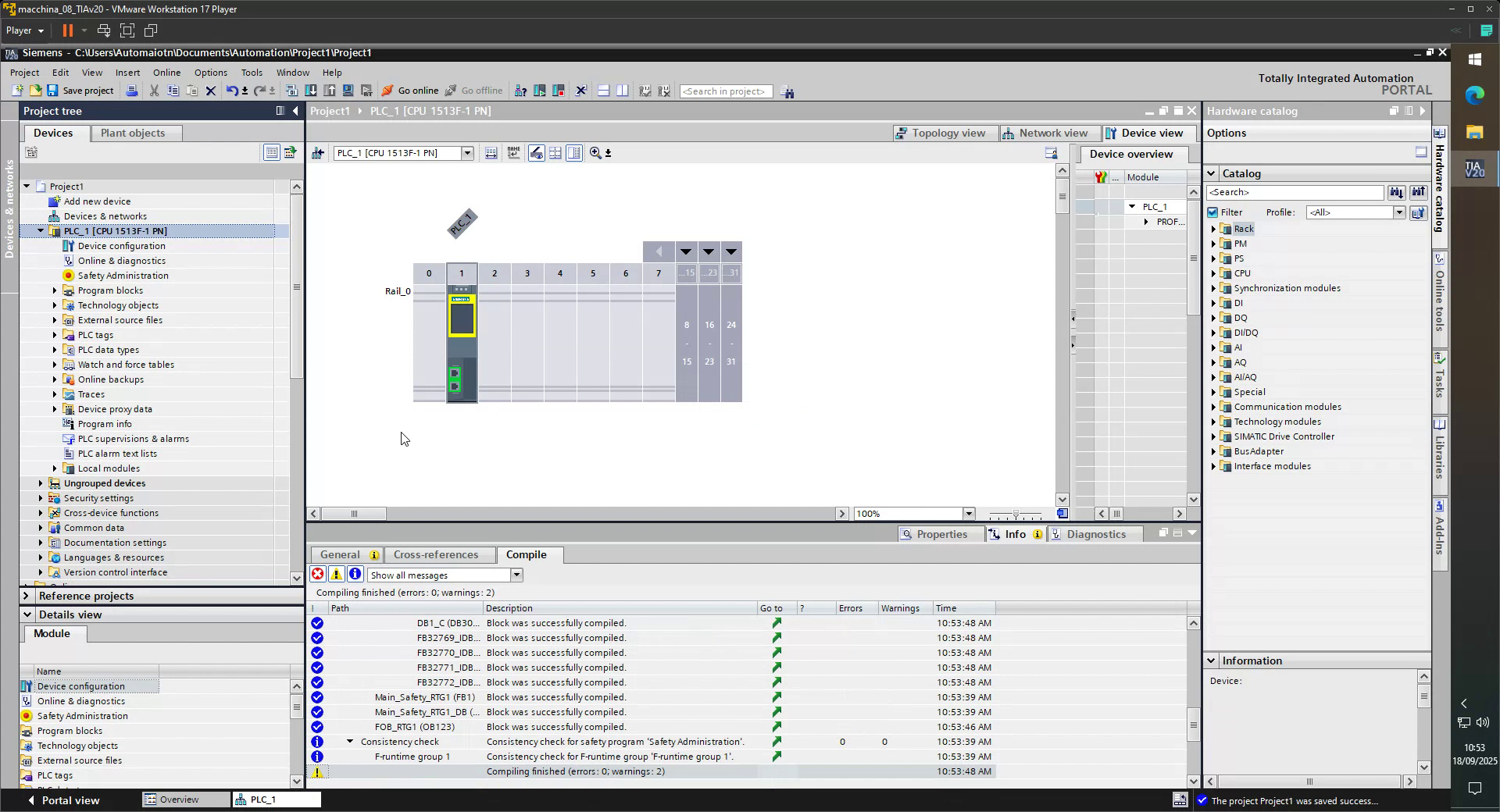

Step 3

Per impostare l'indirizzo IP, fare doppio clic sul dispositivo e accedere a "Profinet Interface" e "Ethernet Addresses". Impostare l'indirizzo IP a 192.168.0.20. Se non è associato a una subnet esistente, crearne una nuova facendo clic con il tasto destro e inserendo le informazioni richieste.

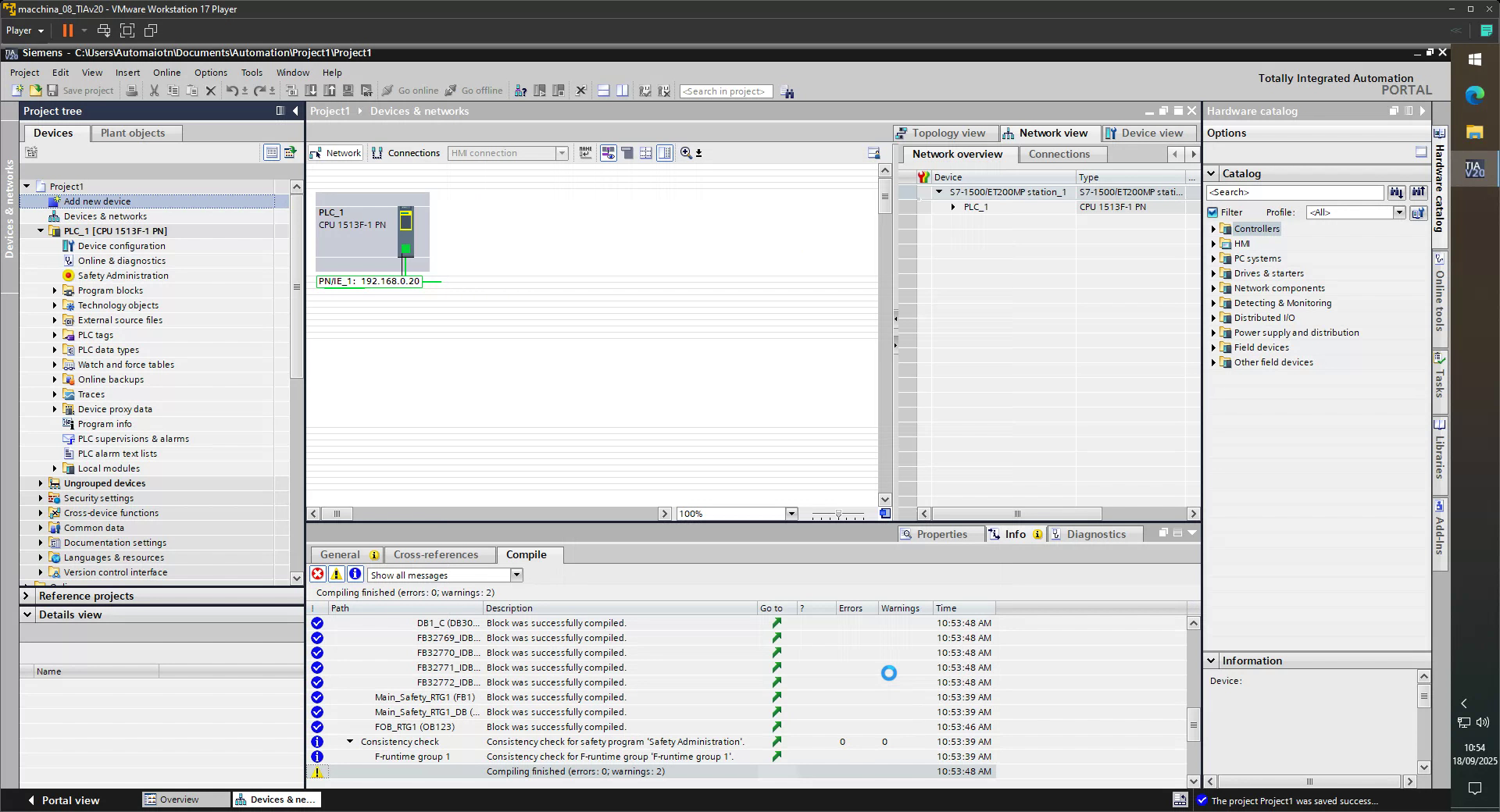

Step 4

Salvare il progetto. Nella sezione "Devices and Networks", il PLC sarà visibile. Utilizzare l'opzione "Show Address Labels" per visualizzare gli indirizzi. Per aggiungere un altro dispositivo, come un pannello, andare alla sezione "HMI" e selezionare un pannello appropriato.

Step 5

Confermare l'operazione per procedere con l'aggiunta del dispositivo.

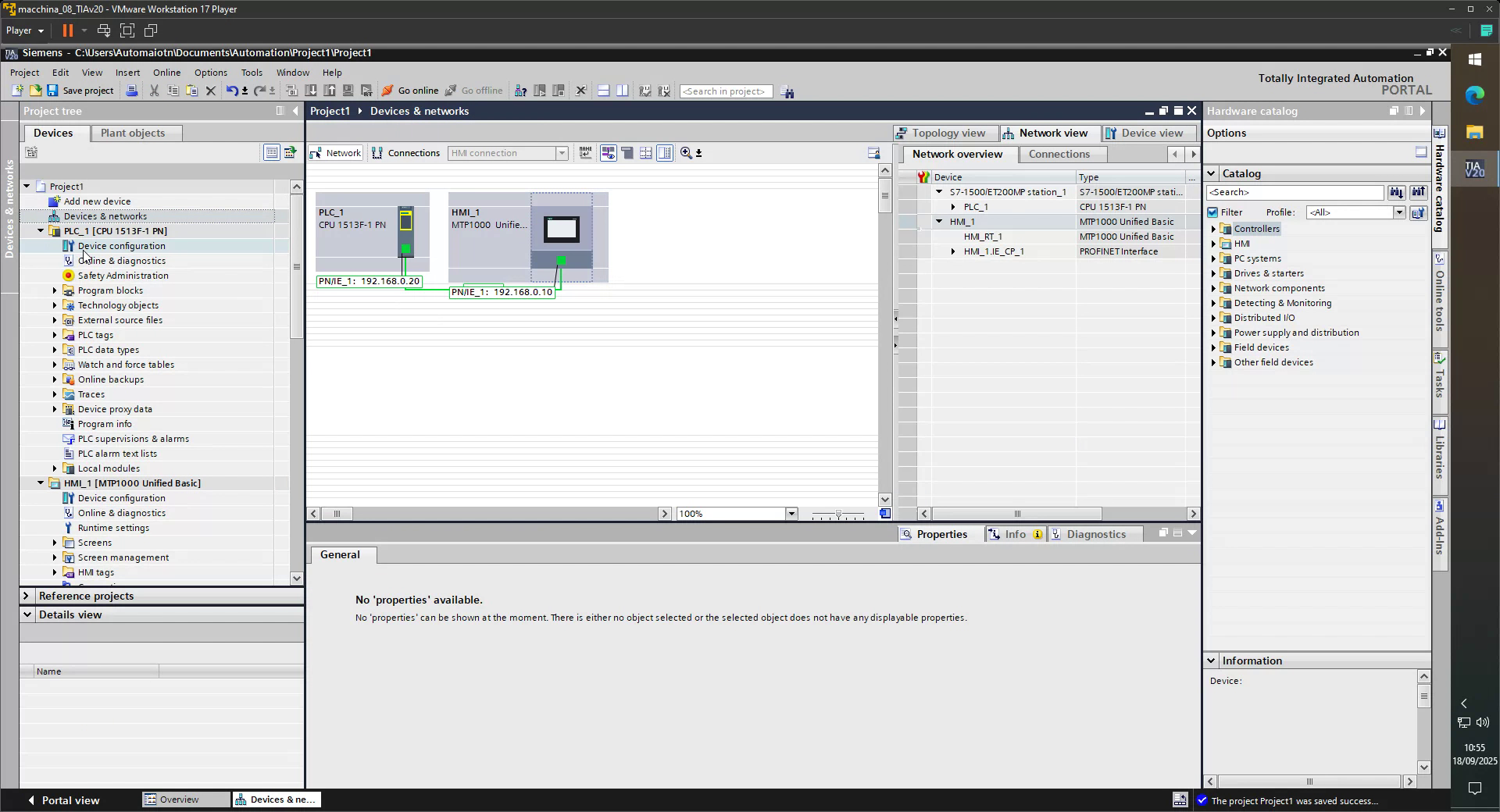

Step 6

Scegliere un indirizzo IP per il nuovo dispositivo. Fare doppio clic su "interface", assicurandosi che sia nella stessa subnet. Selezionare un indirizzo IP compatibile, come 192.168.0.10. Nella sezione "Devices and Networks", i dispositivi saranno ora correttamente collegati.

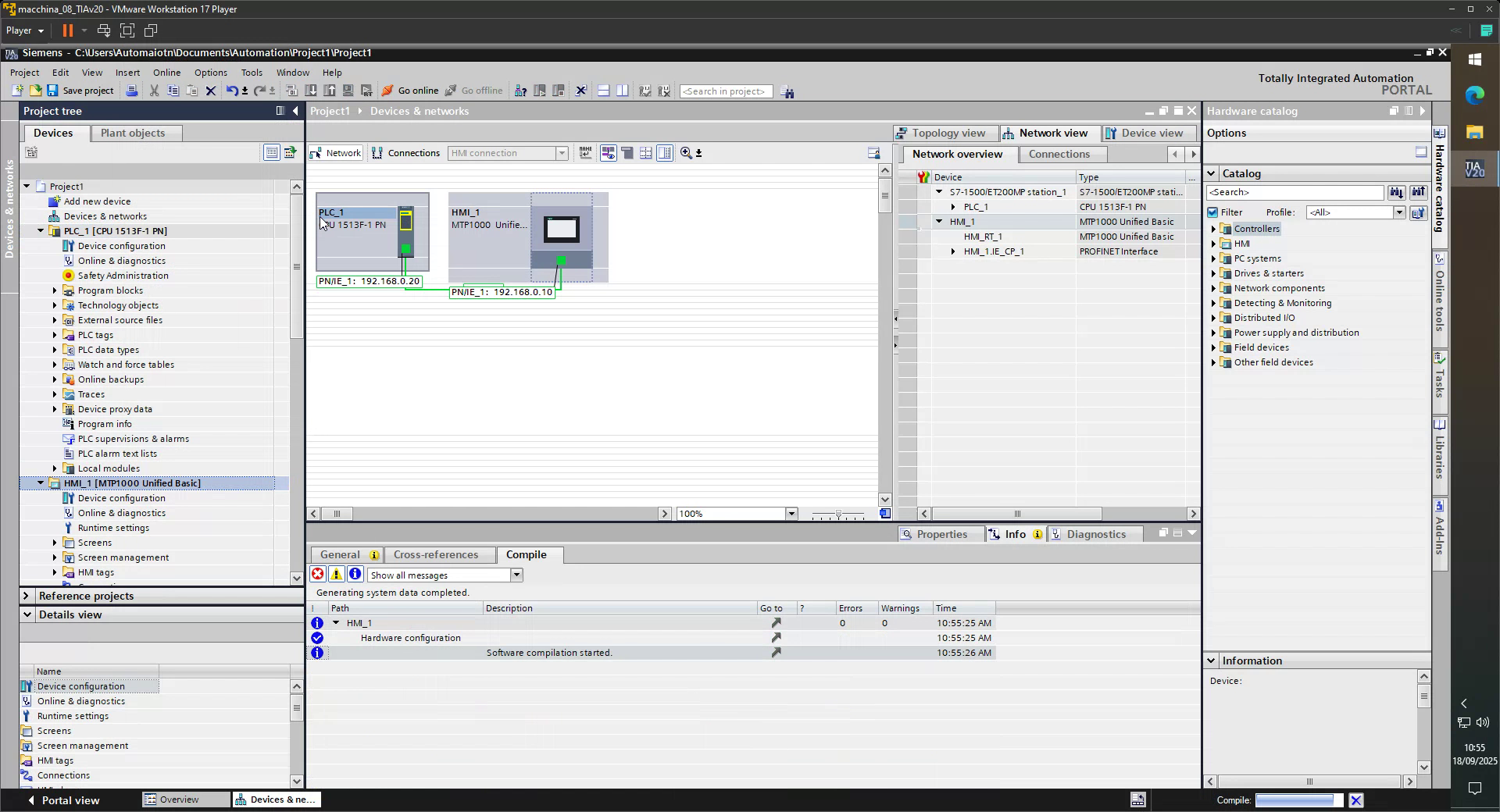

Step 7

Completare la compilazione hardware e software per garantire che il pannello HMI sia configurato correttamente.
