작업 실행 프로세스

NetOps 메뉴 설명

이 문서는 NetOps 메뉴를 통해 데이터브릭스에 수집된 다양한 지표를 분석하는 방법을 설명합니다. 이를 통해 개별 시스템에 존재하던 데이터를 통합하여 장비 단위로 확인할 수 있는 대시보드를 제공합니다.

Step 1

필터 설정

• 대시보드의 왼쪽에서 날짜, 조직, SER 장비 리스트를 선택한 후 검색을 실행하여 해당 필터에 맞는 차트를 표시합니다.
• 조회 날짜는 오늘(현재시간 -24시간) 또는 과거 특정 일자(해당 일자 00:00~23:55)로 설정하여 5분 단위의 그래프를 확인할 수 있습니다.
• 조직 선택은 기본적으로 소속 조직이 선택되며, 특정 본부나 전국 데이터도 확인 가능합니다.
• 장비 목록은 조직 선택 시 선택한 조직에 소속된 SER 리스트가 나타나며 전체 또는 특정 장비를 선택할 수 있습니다. (다중 장비 선택, 단일 장비 선택에 따라 그래프가 달라집니다.)

Step 2

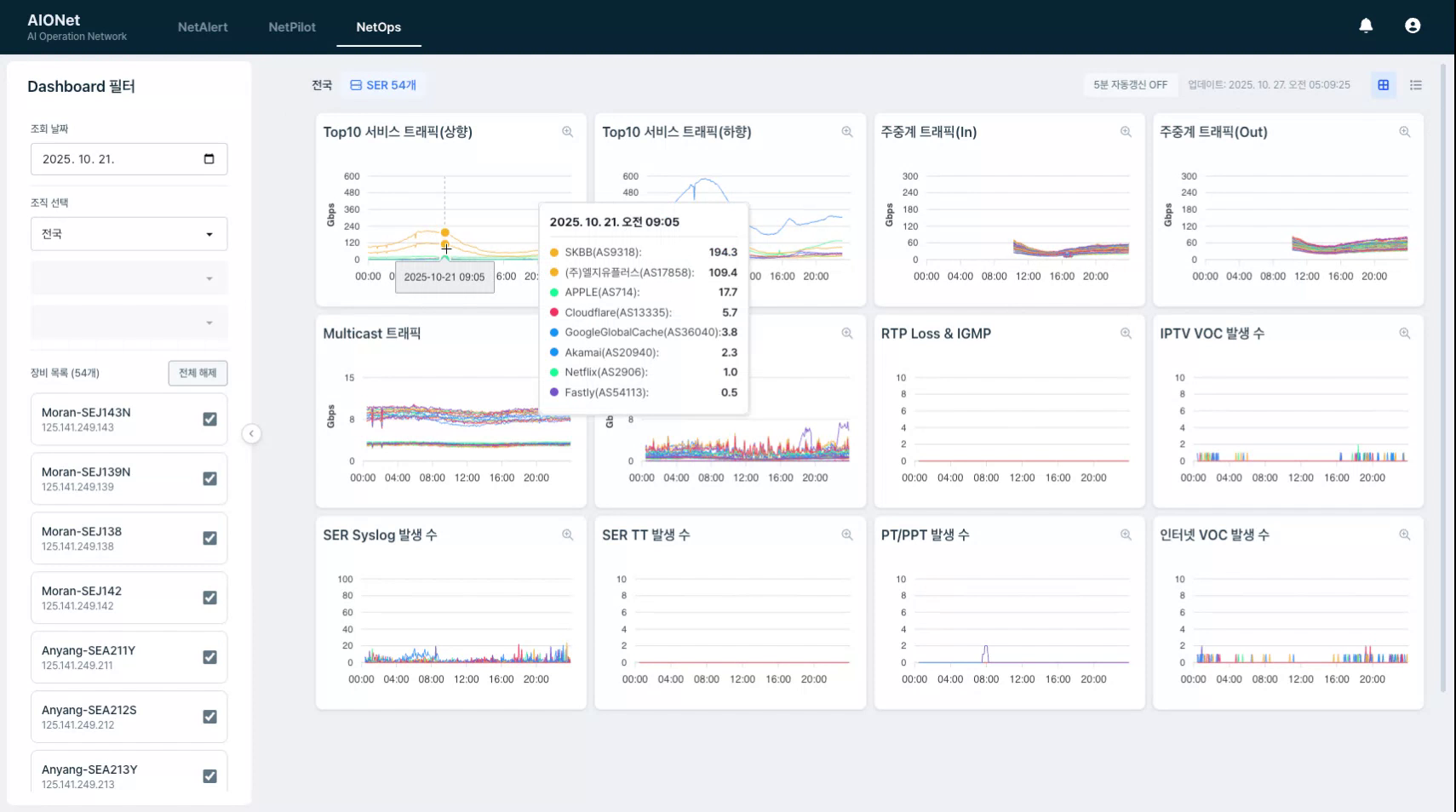

컨텐츠 (그래프) - 다중 장비

• 선택한 필터에 해당되는 차트가 오른쪽에 나타납니다.
• 첫 번째 행: NetOps 주요 서비스와 장비별 In/Out 트래픽 정보를 제공합니다. 기존 시스템에서 확인하기 어려운 서비스별 트래픽을 제공하여 특정 서비스에 대한 이슈를 빠르게 인지할 수 있습니다. 예를 들어, 최근 10월 16일 8:20~9:15에 발생한 YouTube 영상 재생 불가 케이스를 확인할 수 있습니다.

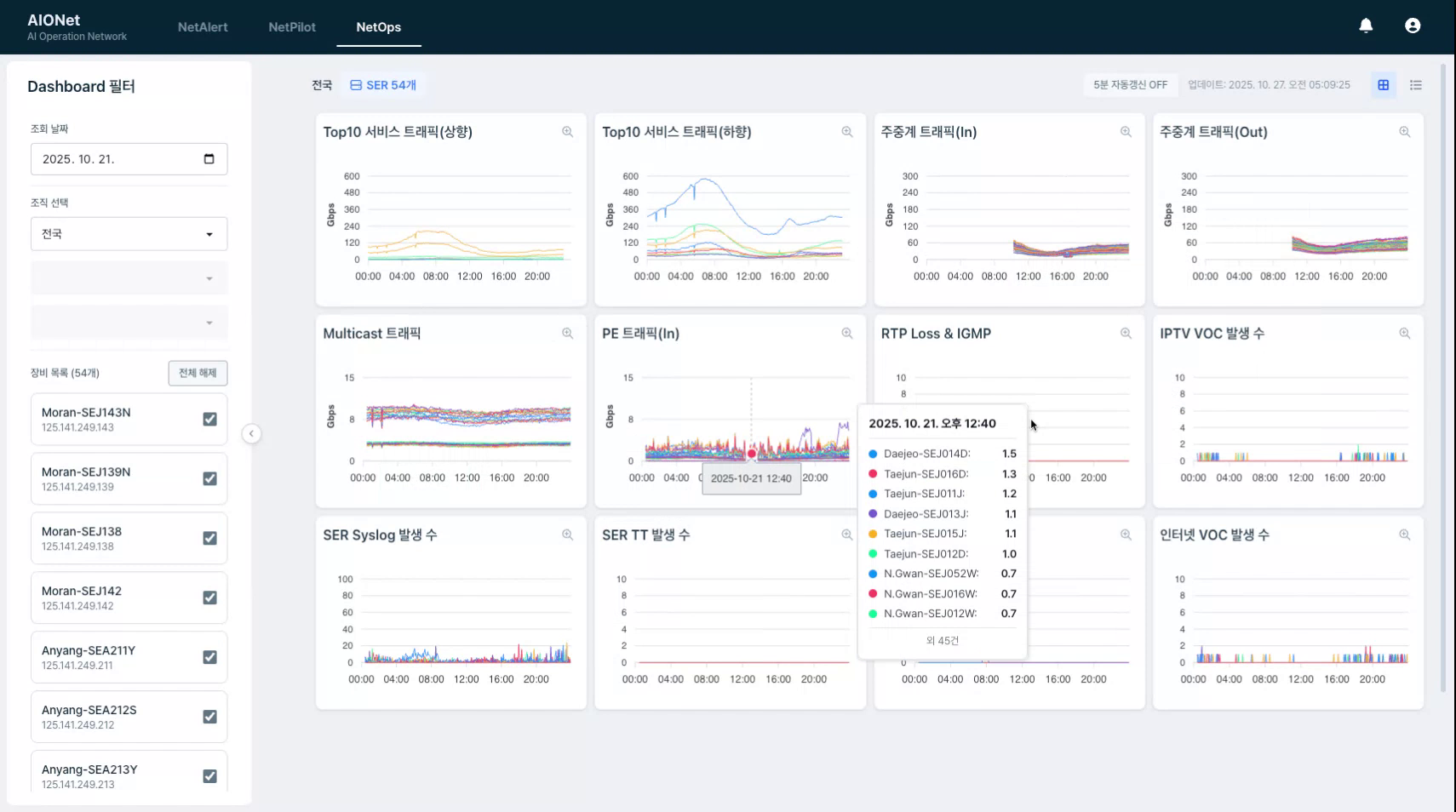

• 두 번째 행: IPTV 품질 관련 지표를 제공합니다. 멀티캐스트, VOD 트래픽, 단말 RTP Loss, IGMP No STREAM 로그와 IPTV VOC를 한 줄에 제공합니다. 이는 VOC 발생 시 특정 장비 트래픽, VOD 서버 이슈, 펌웨어 배포 등에 대한 원인을 빠르게 유추할 수 있게 합니다.
• 세 번째 행: 인터넷 품질 지표를 제공합니다. SER 장비 Syslog, TT, PT와 인터넷 VOC를 한 줄에 제공합니다. 이는 인터넷 VOC 발생 시 트래픽과 장비 관점에서 특이사항을 파악할 수 있게 합니다. 예를 들어, 대전 특정 장비의 Syslog 로그 지표가 지속적으로 발생하여 NMS 경보 이력에 나오지 않았던 오류를 확인할 수 있습니다.

Step 3

컨텐츠 (그래프) - 개별 장비

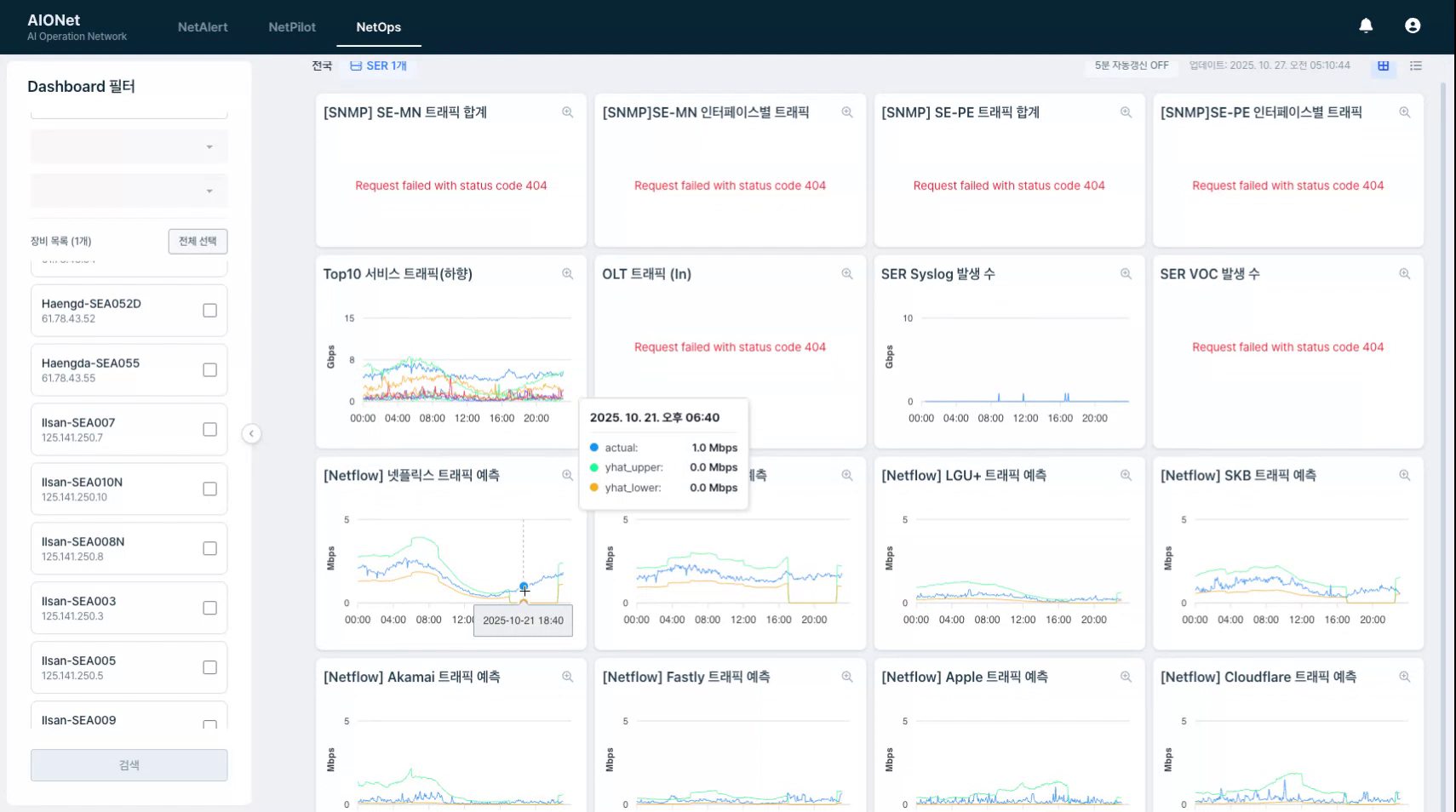

• 필터에서 개별 장비를 선택하고 검색하면, 해당 장비에 관한 상세 내용과 관련된 그래프가 제공됩니다.
• 첫 번째 행: 장비 구간(SE-MN, SE-PE) 및 인터페이스별 트래픽을 확인할 수 있습니다.
• 두 번째 행: Top8 서비스와 장비 하단 OLT별 트래픽을 제공합니다.
• 세 번째 행: Top8 서비스에 대한 기존 트래픽과 예측 값을 함께 제공하여 장비에 특정 서비스 이슈가 있는지 파악할 수 있습니다.
